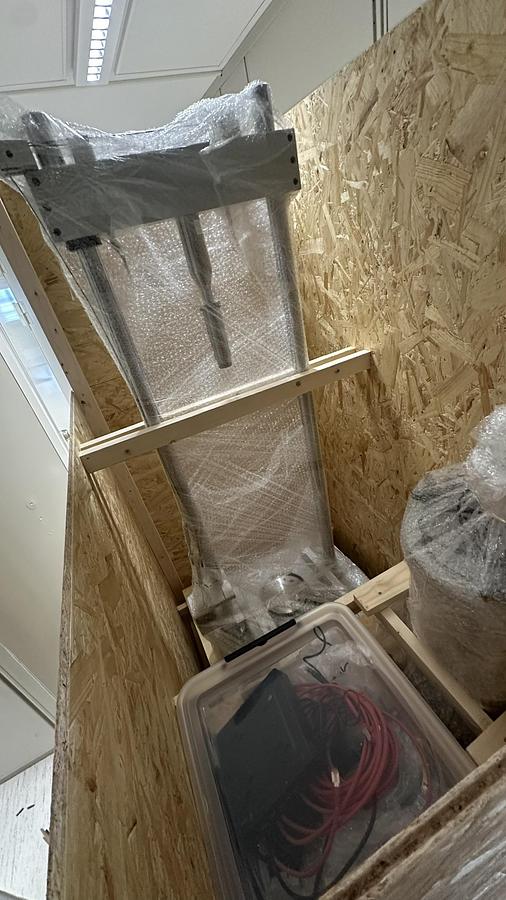

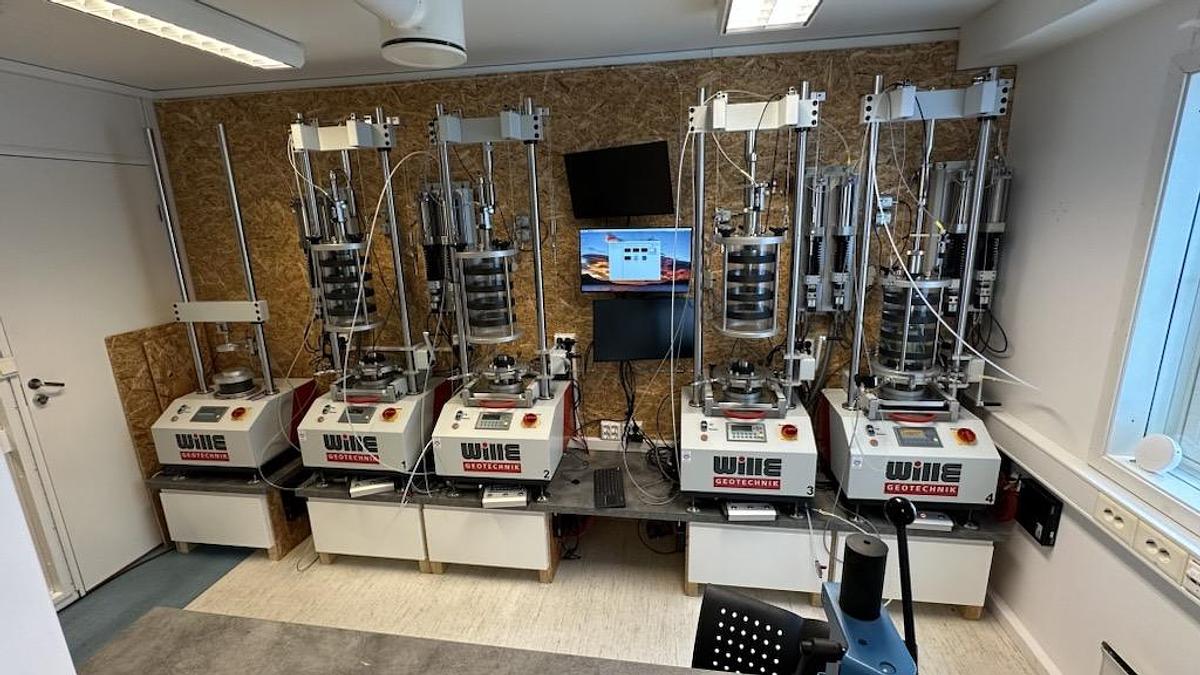

2023 Wille Geotechnik Boden-Triaxial-Testsystem

Hersteller:Wille Geotechnik

Maschine Typ : Bodentrackson-Triaxial-Testsystem

Herstellungsjahr:  2023

Garantie: Gültig bis Juni 2026

Lastrahmen

• Modell: Universale Tischlastprüfrahmen UL-50
• Maximale Kraft: 50 kN
• Spindelschlag: 100 mm
• Vorschub stepless: von weniger als 0,00001 bis 60 mm/min
• Integrierte analoge Ports: 6
• Testabstandshöhe: 1000 mm
• Testabstand Breite: 360 mm
• Abmessungen B x T x H: ca. 550 x 556 x 1728 mm
• Gewicht: ca. 130 kg
• PC-Schnittstelle: Fast Ethernet RJ45
• Versorgungsspannung: 115/230 V, 50/60 Hz
• Steuerung: Siemens Industriecontroller

Triaxialzelle

• Modell: Triaxialzelle mit externen Stäben, Probendurchmesser bis zu 100 mm, 2 MPa
• Maximale Eindring-/Sperrdruck: 2000 kPa
• Max. axiale Last: 50 kN
• Max. Stichprobengröße: 100 x 200 mm Durchmesser
• Ca. Abmessungen: 420 x 650 mm Durchmesser
• Gewicht: 18 kg
• Transparentes Polymerzylinder, verstärkt mit Kohlefaserstreifen
• Edelstahlkolben mit geringer Reibungführung
• 5-wege Änderung Kugelhähne mit Schlauchanschlüssen für 8/6 mm

Dreiachsige Zellen-Hebe Mechanismus

• Modell: AN-1000 manuelles Handseilzug-Lift- und Schiebevorrichtung für Triaxialzelle

Unterwasser-Wägezellen

• 5 kN Tauchlastsensor für Triaxialzellen mit Konfinierungsdruckkompensation, Element
• 00401-A7-001
• Abmessung: 75 x 50 mm, Gewicht 850 g, Genauigkeit 0,1 %, Ausgang 0 bis 10 V
• 1 kN Tauchlastsensor für Triaxialzellen mit Konfinierungsdruckkompensation, Element
• 00401-A7-009
• Abmessung: 75 x 50 mm, Gewicht 850 g, Genauigkeit 0,1 %, Ausgang 0 bis 10 V

Ladekolben

• Ladekolben-Durchmesser 25 mm für Triaxialzellen-Durchmesser 100 mm, mit Kabeldurchführung für
• Unterwasser-Wägezellen

Präzisionsverschiebungstransducer

• Messbereich: 0 bis 50 mm
• Wiederholgenauigkeit: weniger als 0,002 mm
• Linearität: weniger als 0,25%
• Schutzklasse: IP 40
• Temperaturbereich: minus 30 bis plus 100 Grad C

Volumen- und Drucksteuerung — Spritzenpumpe VPC 10/300/2

• Modell: Automatischer Zwillings-Elektromechanischer Edelstahl-Volumen-/Druckregler,
• Modell VPC 10/300/2
• Max. Druck: 1000 kPa pro Pumpe, 2 x 1 MPa insgesamt
• Volumen Standard: 2 x 314 ml
• Auflösung: 0,00009 ml
• Druckauflösung: 0,1 kPa
• Drucklinearität: 0,1% der vollen Skala
• Durchflussgenauigkeit: 0,01 % der vollen Skala
• Maximales Volumenstrom: ca. 117 ml/min bei maximalem Druck
• Steuerung: integrierter Siemens-Steuerer, 0,03% Closed-Loop-Genauigkeit
• Abmessungen L x B x H: 640 x 350 x 245 mm
• Gewicht: 30 kg
• Spannung: 220 V
• Kommunikation: Ethernet-Anschluss, ASCII- oder LabView-Protokoll

Zell- und Porenwasserdrucktransducer

• Messbereich: 0 bis 1 MPa
• Genauigkeit: weniger als 0,25% des Messbereichs
• Ausgabesignal: 0 bis 10 V
• Betriebsspannung: 13 bis 28 V DC
• Abmessung: 30 x 70 mm, Anschlussgewinde 1/2 Zoll

Flushingeinrichtung für Drucktransduceren

• Spektrenadapter-Sets
• Adapter-Set für Proben-Durchmesser 54 mm für Triaxialzelle 100 mm, AN-1000
• Adapter-Set für Proben-Durchmesser 75 mm für Triaxialzelle 100 mm, AN-1000
• Jedes Set enthält: eine Spezimenbasis-Adapter, obere Abdeckung mit Gegendruckanschlüssen,
• Verbinden von Rohren mit Schnellkupplungen, poröse Scheiben, O-Ringe, Verlängerungskappenoberteil mit
• Vakuumverbindung

Probenvorbereitungskits

• Probenvorbereitungskit für eine Probengröße von 54 x 100 mm, AN-1000
• Probenvorbereitungskit für eine Probengröße von 75 x 150 mm, AN-1000
• Jedes Kit enthält: Spaltungsformen für kohäsive und nicht kohäsive Materialien, O-Ring-Strecker,
• Sogschlauchgerät, 100 Stück Filterpapier, 20 Membranen und 10 O-Ringe

Triaxial Test-Software — GEOSYS Professional

• Vollautomatische Mehrkanal-3-Achsen-Steuerungs- und Datenerfassungssoftware
• Testphasen: Konsolidierung, Sättigung, B-Wert-Prüfung, Standard-Triaxial UU/CU/CD, Spannungen
• Pfad, K0-Tests, ungesättigte Bedingungen
• Geschlossene Regelung der axialen Last, Zellendruck, Porenwasserdruck und aller Verbundenen
• Transducer
• Kostenlose programmierbare Testsequenzen mit Formeleditor und Stoppkriterien

Uniaxial Compression Conversion Kit

• Prüfaufbau für unaxiales Druckversuch und Bestimmung des Schubmoduls bis
• 100 kN
• Geeignet für Probengrößen von 60 bis 200 mm, Probendurchmesser bis zu 100 mm
• Erlaubte maximale Last: 100 kN, Gewicht: 22 kg

Uniaxial-Kompression-Software — GEOSYS

• Artikel: 10105-A7-001
• Vollautomatische Steuerungs- und Datenerfassungssoftware für unconfined-Kompressionstests
• Gleichzeitige Anzeige der Druckfestigkeit, Druckdehnung und Spannungs-Dehnung
• Diagramm

Benutzerhandbücher

Vollständige englische Benutzerhandbücher, die auf CD im PDF-Format für alle Komponenten bereitgestellt werden
