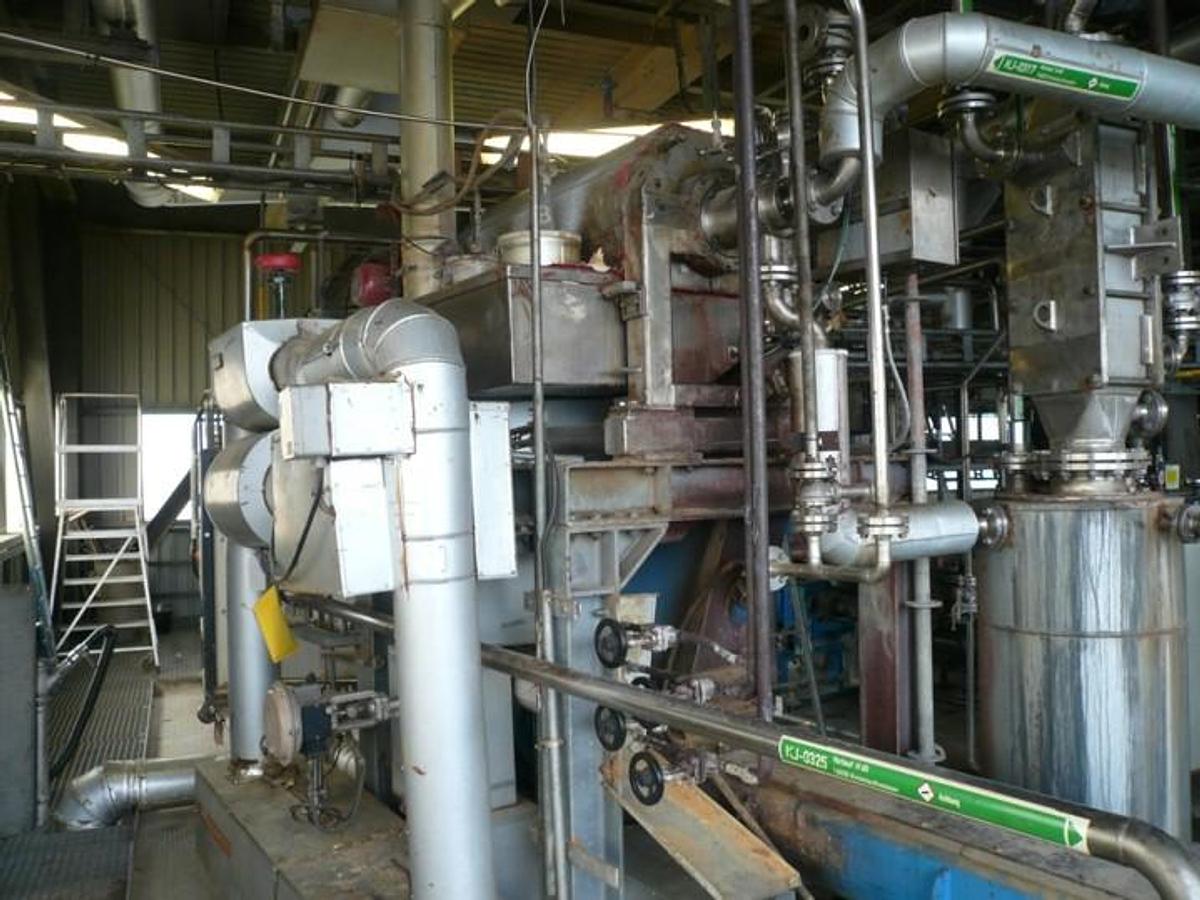

NJR Anthracene and Carbazole Purification Plant

Diese Anthracen- und Carbazol-Reinigungsanlage ist ein vollständiges industrielles Reinigungs- und Kristallisationssystem zur Herstellung von gereinigtem Carbazol und Anthracen aus rohem Anthracen. Die Anlage bietet eine Hochreinkomponenten-Ausgabe mit einer Designkapazität von 2.600 Tonnen pro Jahr Carbazol und 3.600 Tonnen pro Jahr Anthracen und ist damit eine bewährte Lösung für Käufer von gebrauchten chemischen Reinigungsanlagen.

Hersteller: NJR

Maschine Typ: Anthracene- und Carbazol-Reinigungsanlage

Nennkapazität:

• 2.600 t/a Carbazol
• 3.600 t/a Anthracene

Ausgabequalität:

• Reinheit von Carbazol: größer als 97,0%
• Reinheit von Anthracen: größer als 95,5%

Produktionsprozess — Drei Schritte:

• Schritt 1: Kristallisation
• Schritt 2: Justierung
• Schritt 3: Verfestigung (Granulation)

Prozessbeschreibung:

• Kristallisation: Statische Lotkristallisation, 3-Schritte-Prozess. Kühlplatten in der Schmelze aufgehängt. Vier Einzelschritte: Kristallisation, Rückstandsablauf, teilweises Schmelzen, vollständiges Schmelzen.
• Richtigstellung: Vakuum-Rectifikation. Strukturiertes Packungssäulen mit 6 Packungsstufen. Dampferzeugung über Fallfilmevaporator. Kopfkondensator: integrierter Shell-and-Tube-Wärmeüberträger
• Granulation (Verfestigung): Granulation-Rollen, Eintauchenprozess. Nachfolgende Prozesse: Lagerung und Abfüllung

Hauptkomponenten und ihre Funktion:

• Kristallisierer: Führt statische Schichtkristallisation in drei Stufen durch, um Anthracen und Carbazol aus dem Rohmaterial zu trennen und zu reinigen.

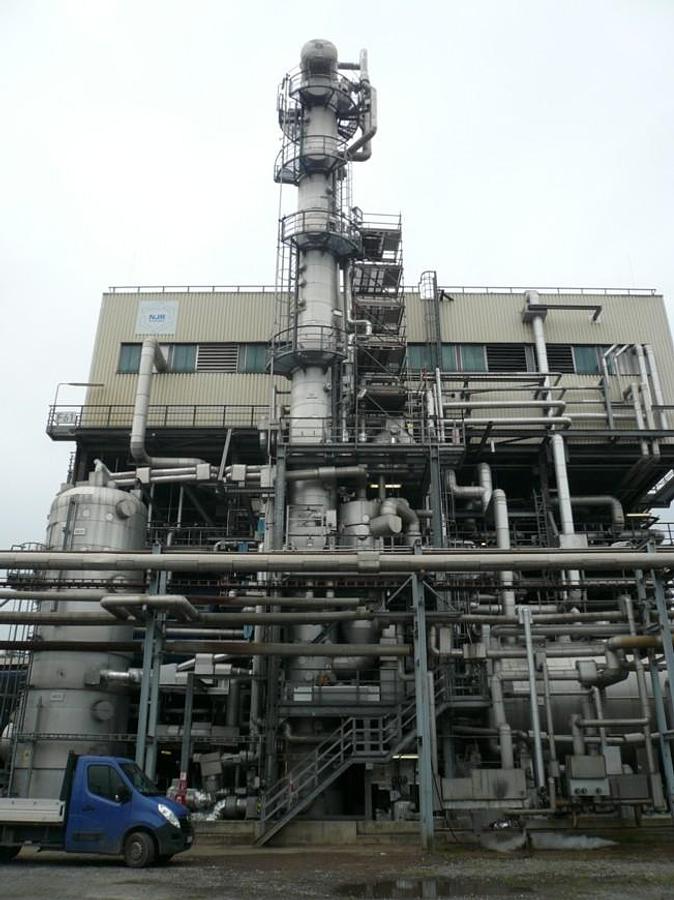

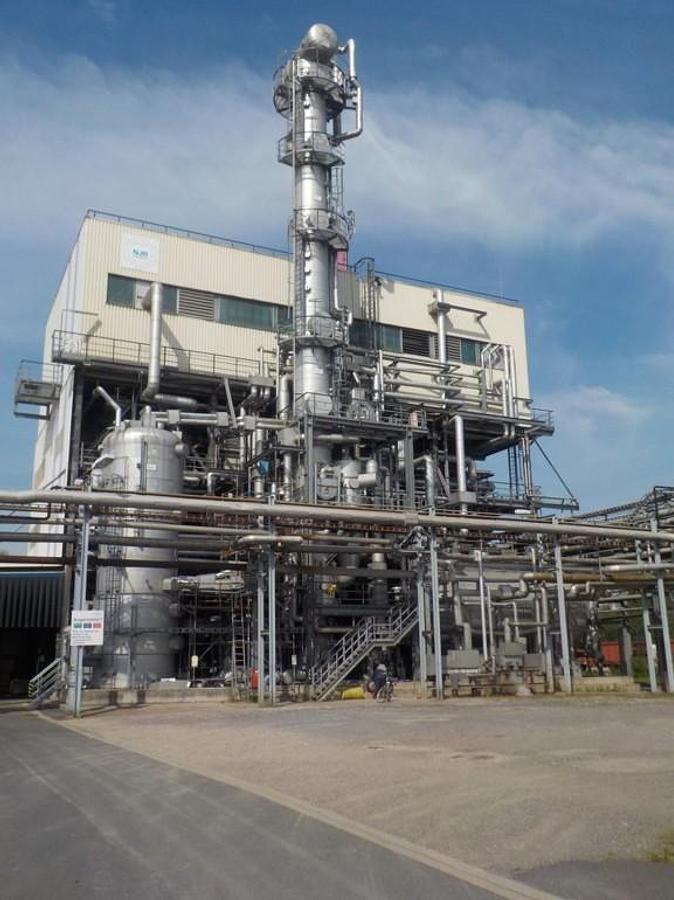

• Rektifikationssäule: Vakuum-Rectifikation unter Verwendung einer strukturierten Füllkörperkolonne mit 6 Füllstufen. Fallfilmenter zur Dampferzeugung. Integrierter Rohrbündel-Wärmetauscher als Oberkondensator
• Vakuum-System: Vakuumpumpe mit Flüssigkeitsring, asymmetrischem Doppelfließimpeller, magnetischer Kopplung, Dichtungslösung mit R-Anthracenöl, Gaswäsche-Funktion und

Lager-/Motorkühlung.

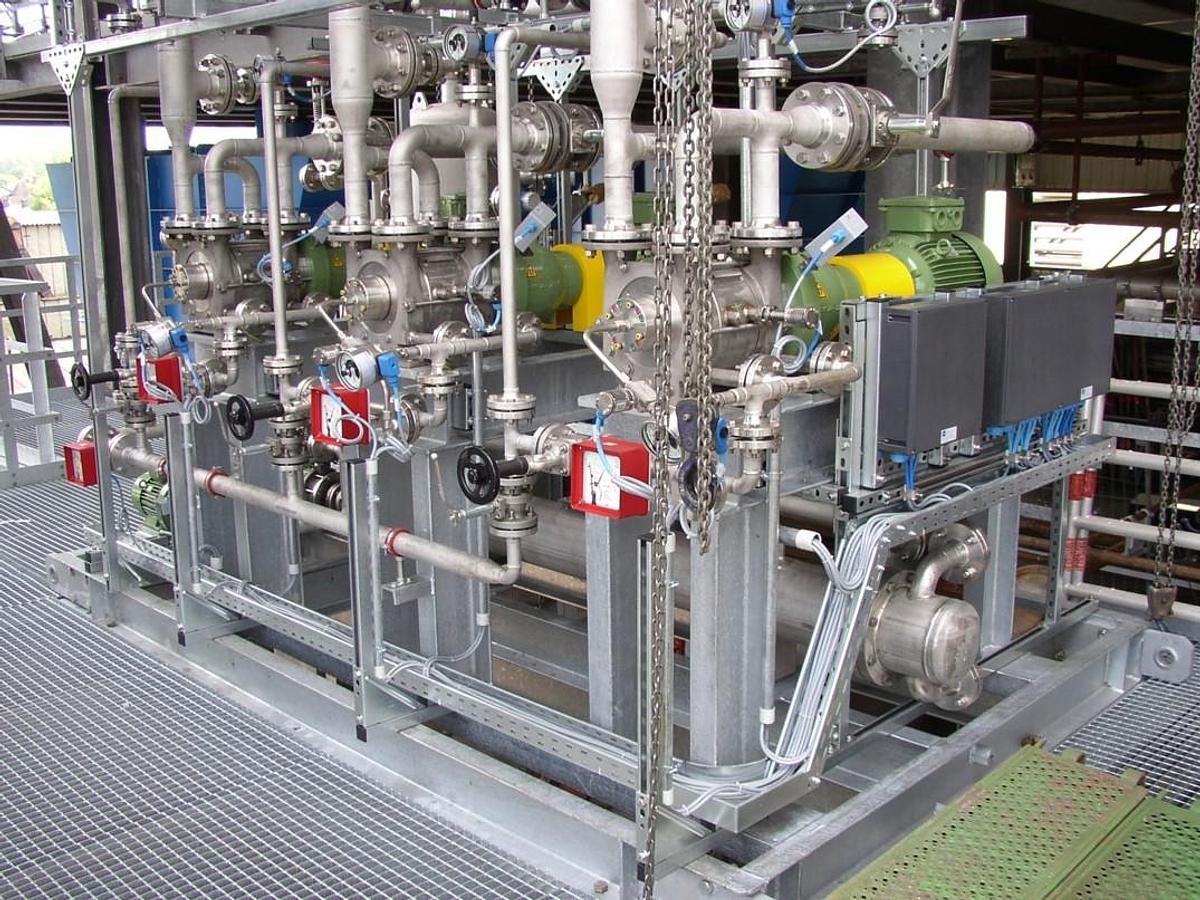

• Pumpen: Zwei Pumpentypen — Kreiselpumpe mit Magnetschaft, und Zentrifugalpumpe mit Gehäusemotor (mit Pumpenkühlung).

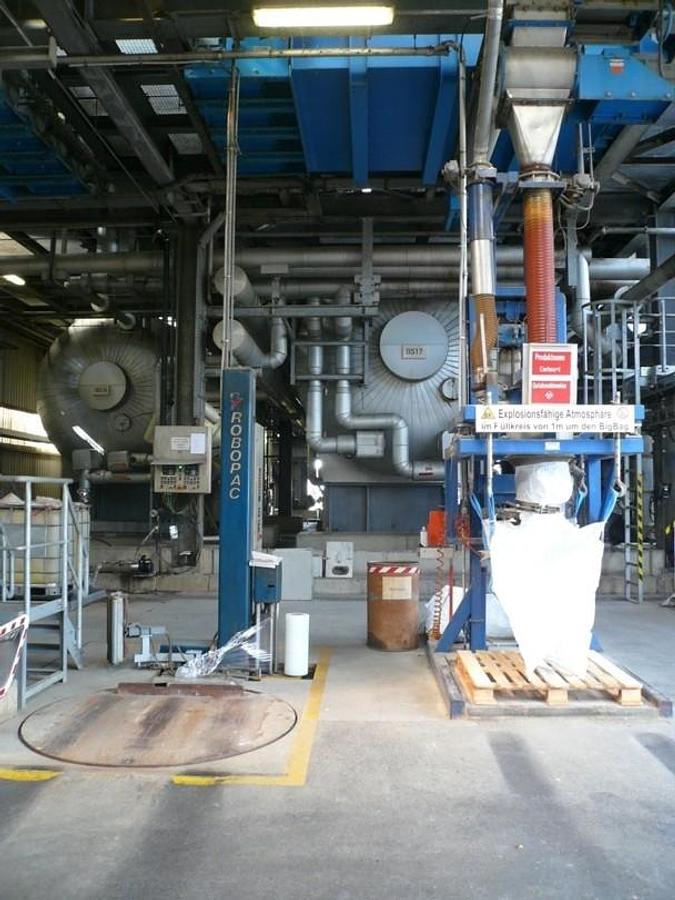

• Granulation, Silos und Verpackung: Granulationswalzen arbeiten durch Eintauchprozess. Flüssigkeitsunterkühlung über wassergekühlte Rolle. Ein fester Film wird hochgezogen und von einer Spachtelseite abgekratzt. Weitere Abkühlung über einen Kühl-Schneckenförderer mit Explosionsschutz. Die Rolle ist mit Stickstoff (N2) umgeben. Silogezugtülle dient als Übergang zur Außenatmosphäre und zum Dosieren. Füllmenge pro Großbeutel: 600 kg Carbazol/Anthracen. Explosionszone 20 im Inneren der Füllleitung und beim Großbeutel; Explosionszone 22 im Umkreis von 1 m um die Abfüllstation
• Wärmeölanlage: Primkreis mit Brenner, Ausdehnungsgefäß, Speicherkessel (Therminol), Rohrbündel-Wärmetauscher, Entgasteabschnitt und Verdampfer K21. Sekundärkreisläufe mit Speicherkessel (Ruetasolv), Entgasteabschnitt, Ausdehnungsgefäß, druckhaltende Rohre, Kopfkondensator, Kühlfallen BV22, Carbazol-Kondensator und Anthracenölkühler
• CAT Handling / Crude Anthracene Receiving Station: Drei kommunizierende Gefäße mit einem einzigen Einlass. Einschließlich Entlade Station für Lastwagen und Rohmaterialgefäße

Der Plant enthält außerdem eine Große-Beutel-Ladeanlage
