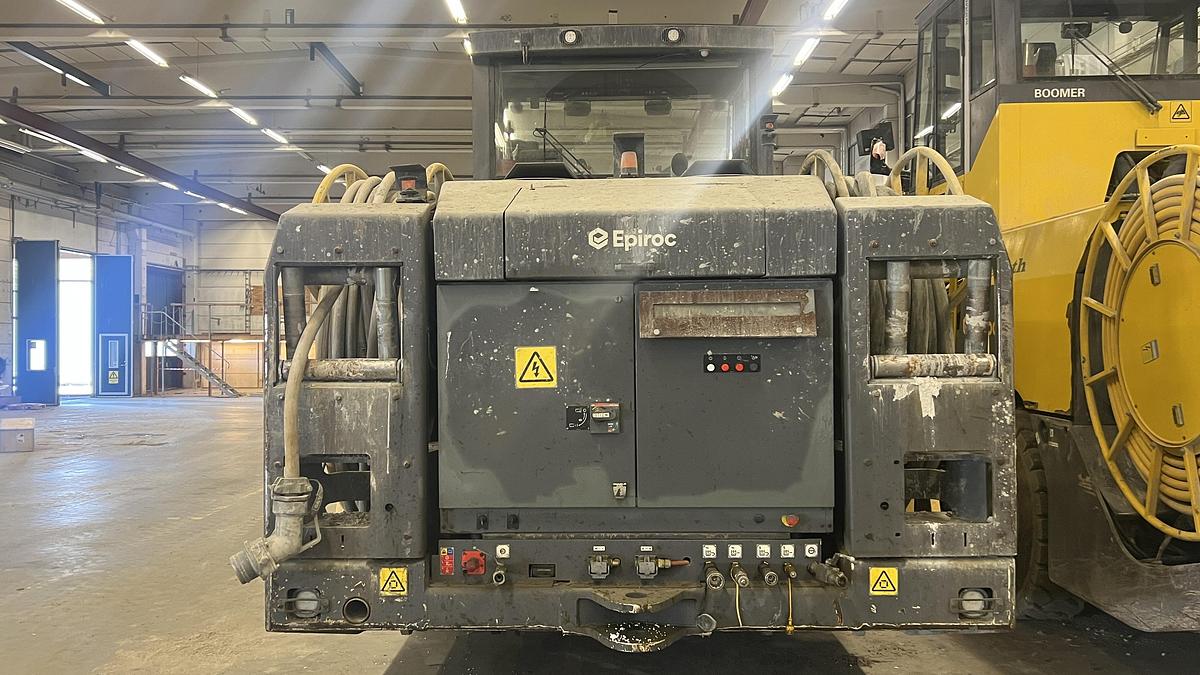

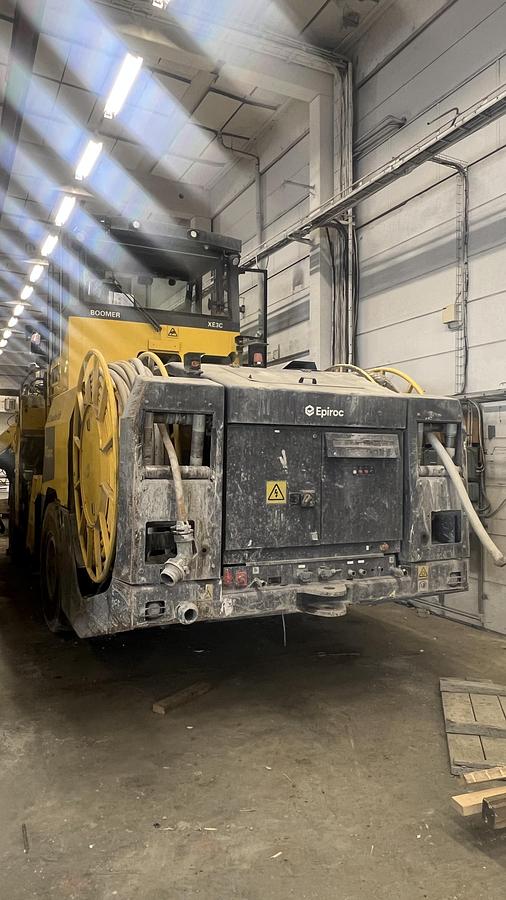

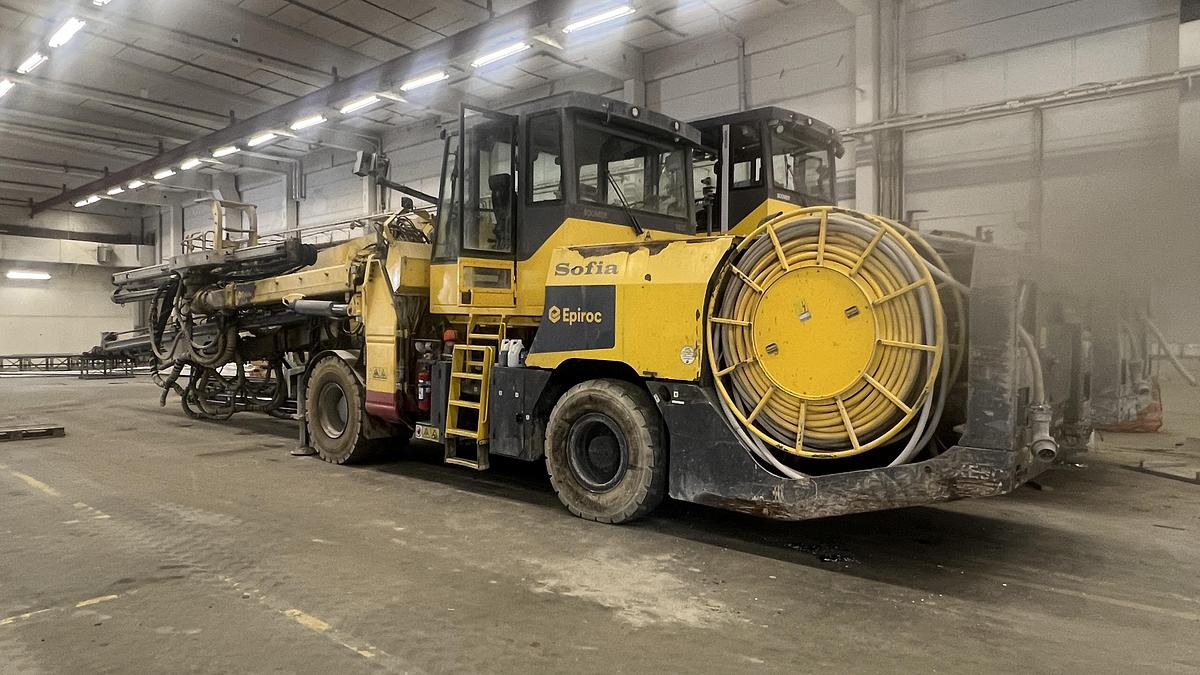

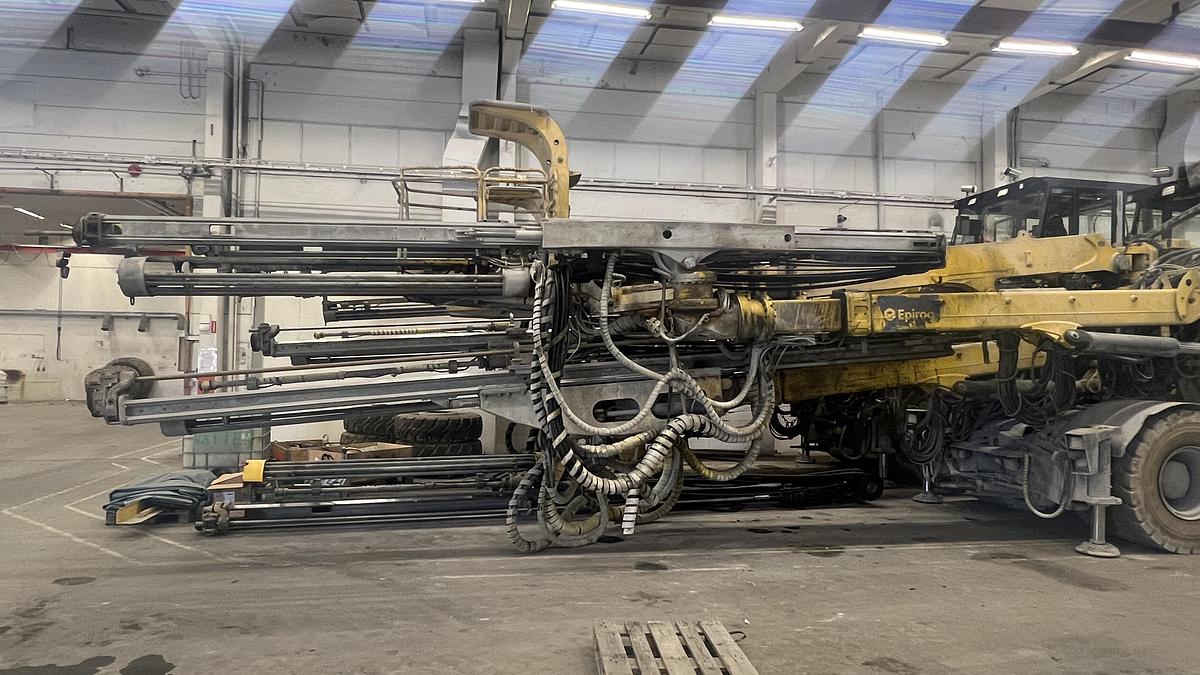

Epiroc Boomer XE3C

Hersteller: Epiroc

Herstellungsjahr Zwei Einheiten, eine aus dem Jahr 2019 und eine aus dem Jahr 2021

Modell: Boomer XE3C

Maschine Typ: Bohrturm

Träger:

- Motor: Deutz TCD 6.1, Tier 5 Final, 180 kW bei 2300 U/min, Katalysator und Partikelfilter

- Kraftstofftankkapazität: 150 Liter

- Elektrizitätssystem: 24 V

- Batterien: 2 × 125 Ah

- Hydrodynamic Transmission: Dana 32000

- Vorderachse: Dana 37R 116

- Hinterachse: Dana 213 durch oszillieren plus oder minus 7 Grad

- Reifen: 14:00 x R24

- Hydraulikhebel Front: 2 Stck, seitlich ausziehbar

- Hydraulikheber hinten: 2 Stück

- Bremsdienst: Zwei separate Schaltkreise

- Bremsen: Scheibenbremsen, hydraulisch betätigt durch zwei separate Bremssysteme

- Parken- und Notbremstyp: SAHR (Spring Applied Hydraulic Released)

- Brandfeuerlöscher: FORREX, hand-held fire extinguisher

- Tramming-Lichter: 8x40W LED, 2x70W

- Arbeitsleuchten: 2x160W plus 6x60W, 2 Stück Joystick-gesteuerte Scheinwerfer

- Rückwärtiger Alarm: Leuchte und Ton

- Schmierleitungtrommel: 15 Meter Schlauch, komplett mit Griffen zwischen vorderen Ständern

- Waschl hose: Mit Griff zwischen den vorderen Stützen

- Anschlüsse für Mini-SSE-Ladesystem

Steuerungssystem, Riggersteuerungssystem RCS 5:

- 15-Zoll-Touchscreen mit ergonomischer Bedienerplatte und zwei Multifunktions-Joysticks für Bohren

- Zwei separate Bedienpanels, eines links sitzend und eines rechts stehend

- Advanced Bohrarmsteuerung, ABC Total, für vollständig automatisches Bohren, digitale Bohrpläne und kontinuierliche Überwachung des Bohrprozesses

- Underground Manager PRO (ersetzt Tunnel Manager)

- Bohrungssystem umfasst RPCF (Anti-Jam-Schutz) und FPCI (gefütterter Druck kontrollierter Schlagdruck)

- Vorgewählte Einstellung der Bohrparameter für 5 verschiedene Lochgrößen

- Zwei Navigationsmethoden als Standard: Mineavigation und Lasernavigation

- Verstellbare Bedienpanelfläche

- Druckeinstellungen, Diagnose, Fehlersuche und Ersatzteilkatalog über das Bedienfeld, Datenübertragung per USB-Speicher oder optionalem WLAN

- MWD in allen drei Auslegern, Bohrer- und Schlüsseldaten für zukünftige Analysen gespeichert

- Bohrstoppschutz

Kabine:

- FOPS-zertifiziertes Kabine, Geräuschpegel von 80 dB(A)

- Hydraulischer Kabinenlift 0 bis 1100 mm

- Panzerglas 24MM (nur Frontscheibe)

- Filter auf Lufteinlass

- Hydraulisch betriebene Klima-/Heizung

Fahrersitz mit Sicherheitsgurt

- Elektrisch höhenverstellbarer Sitz für Bohrarbeiten

Beleuchtete Treppe für die Kabine

- Musikspieler mit USB-Verbindung

- Boots-Waschgerät

- Rückfahrkamera

- 230-Volt-Steckdose, 1 St. im Fahrerhaus

Schock- und Vibrationsdämpfung

Felsenbohrer COP 3038:

- Spindeladapter: TC42

- Aufprallenergie bei max. Betriebsdruck: 30 kW

- Hubfrequenz: 102 Hz

- Maximale Betriebsdruck: 200 bar

- Rotationsgeschwindigkeit: 0-380 U/min

- maximales Drehmoment: 190 Nm

- Schmierluftverbrauch: 5 l/s

- Wasserverbrauch: 190 Liter/Min

- Gewicht: 165 kg

Futter BMH6000-Serie:

- Die Bohrgerät kann auf Bestellung mit Vorschüssen von 14 bis 21 Fuß ohne Zusatzkosten ausgestattet werden

- BMH 6920: 20 Fuß

- Gesamtlänge: 7778 mm ohne BSH

- Bohrstangenlänge: 6100 mm

- Bohrtiefe: 5830 mm

- Gewicht inklusive Bohrhammer: 810 kg

- Zuführungskraft: 22,0 kN

- Stabzuführungssystem RHS E (Karussell) an jeder Ausleger: 8x10 Fuß Stäbe in jedem

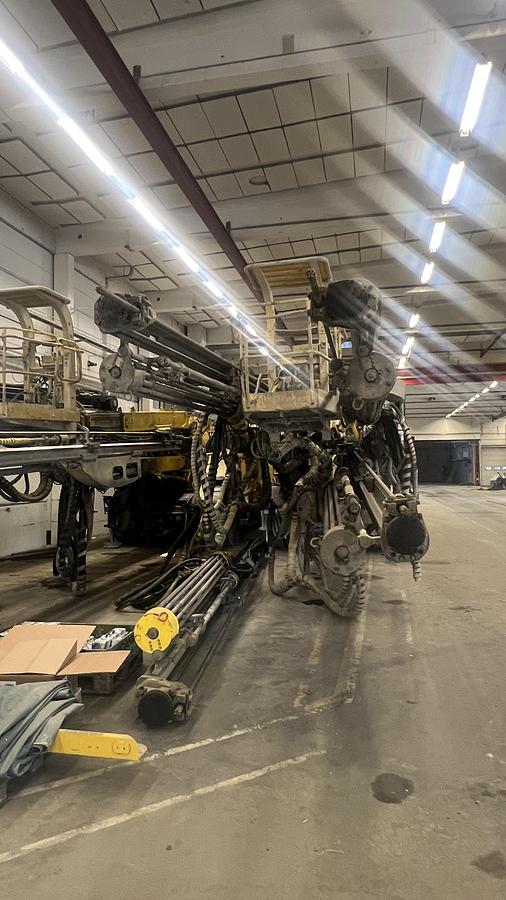

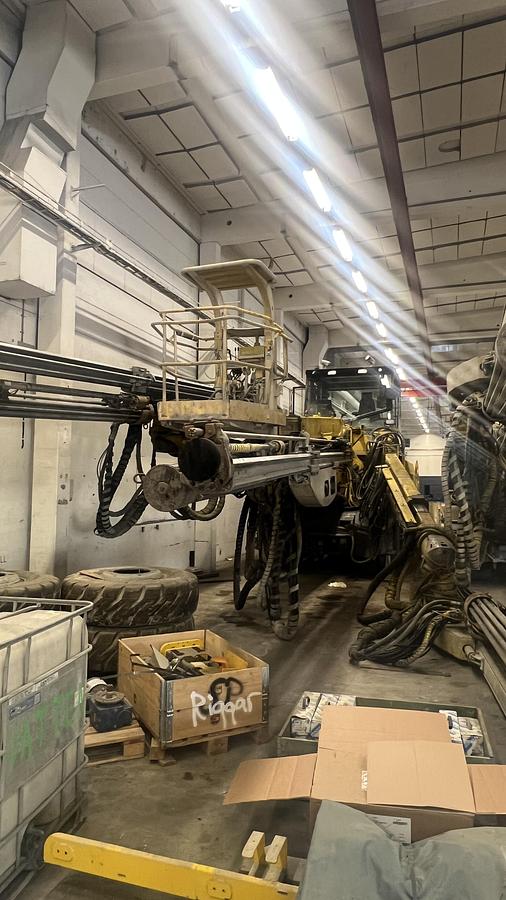

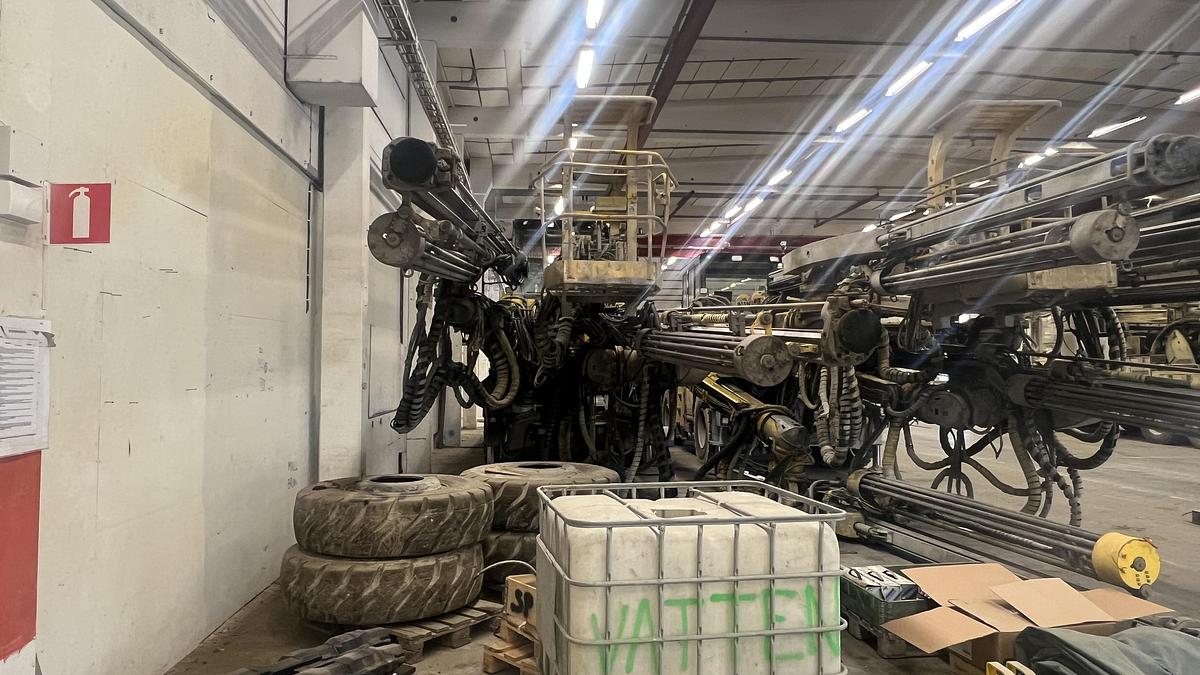

Boom BUT45 L:

- Nahrungs-/Zufuhrverlängerung: 1800 mm

- Auslegerverlängerung: 2500 mm

- Parallelholding: Elektronisch

- Dreheinrichtung Zuführung: 190 Grad

- Maximaler Hebewinkel: плюс 55 Grad / minus 42 Grad

- Maximaler Schwenkwinkel: plus/minus 42 Grad

Automatische Schmierung für den hinteren Teil des Auslegers

- Gewicht: 3200 kg

- Oben- oder Seitenmontage-Fütterungen

Hydrauliksystem:

- Drei separate Pumpensysteme, je eins für jeden Ausleger

- Jedes Kreislaufsystem besteht aus zwei variablen Pumpen für Perkussion und Positionierung sowie einer feststehenden Pumpe für Rotation und Kompressor

- Pumpen werden beim Start entladen

- Systemdruck: max. 250 bar

- Hydraulikölmenge: max. 755, min. 470 Liter

Wassergekühlter Ölvorwärmer, Edelstahl

- Öltemperaturanzeige am Tank und Ölmangelanzeige

- Elektrische Ölfüllpumpe

- Nieren-Hydrauliksysteme, die Wasser und Partikel aus dem Hydrauliksystem entfernen (230-V-Anschluß inklusive)

Luftsystem:

- Hydraulically getriebene Atlas Copco GAR 30 Schraubenkompressor

- Maximale Durchflusskapazität von 62 l/s bei 10 bar

- Lochblasen-Kit mit 80-Liter-Lufttanks

- Luftdruckanzeige

Wassersystem:

- Hydraulikgetriebener Druckerhöhungs-Pumpe, maximale Kapazität 750 l/min bei 30 bar

- Mindest-Wasserzufuhr 3 bar

Wasserdruckanzeige

- Wasserflussanzeige

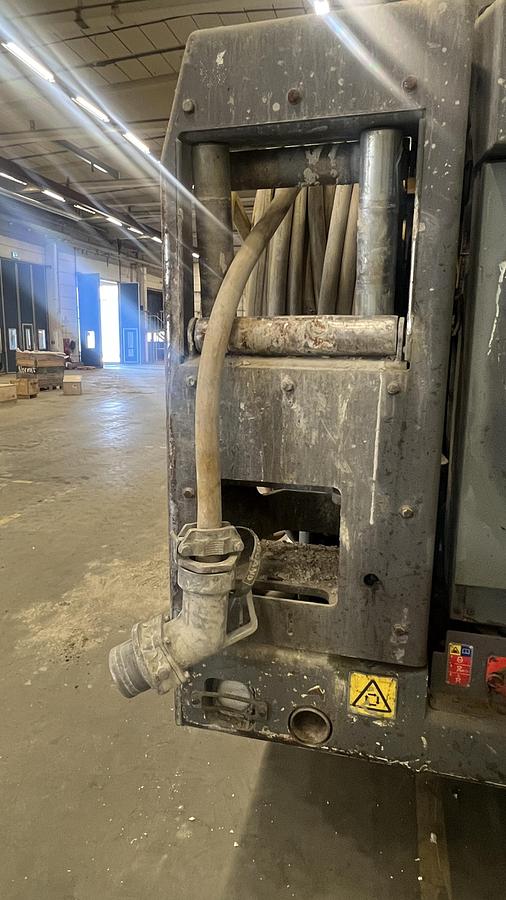

- Wasserabroller einschließlich 60 Meter 2-Zoll-Schlauch

- Rig-Waschkit

Elektrisches System:

- Hauptmotoren: 3x 95 kW sf 1,3

- Gesamte installierte Leistung: 312 kW

- Spannung: 1000 Volt

- Frequenz: 50 Hz

- Elektrischer Überlastungsschutz für Elektromotoren

- Digitaler Spannungsmesser

- Batterieladegerät

Erdschlussanzeiger

- Zusätzlicher Transformator: 15 kVA

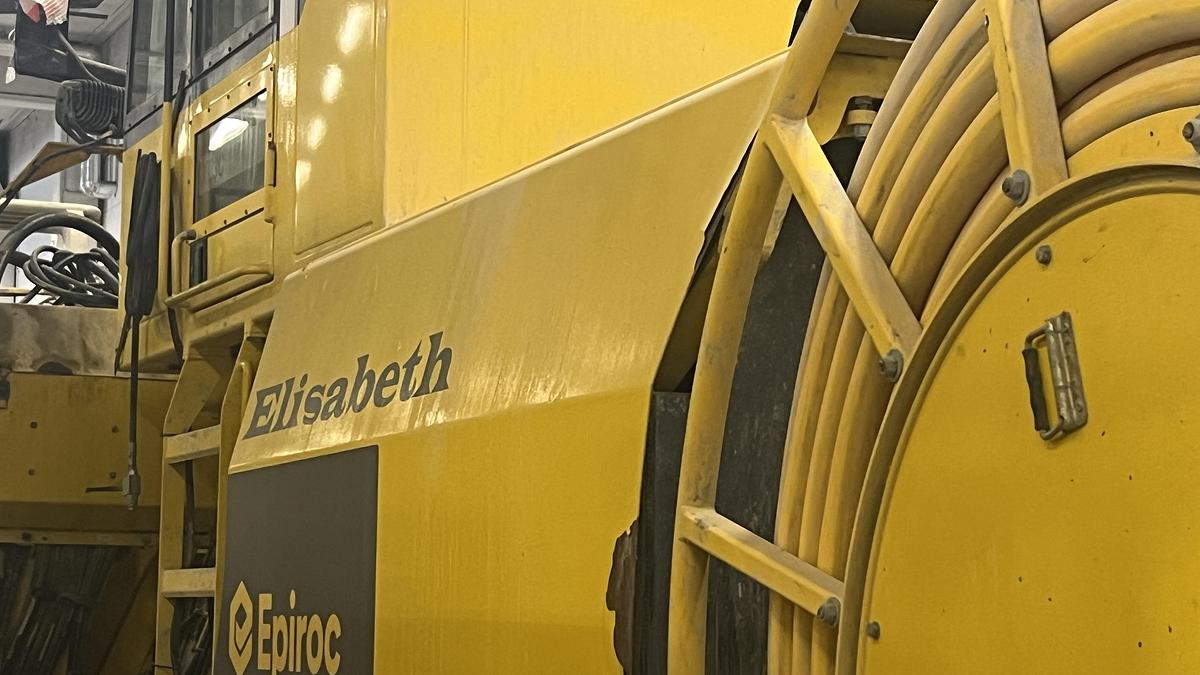

- Elektrisches Kabel auf Rolle

- Doppelte Steuerung für Kabeltrommel

- Elektrische Steckdose: 16 A und 32 A

- Netzkabel mit Stecker: 175 Meter

Messung:

- Gewicht (Standardausrüstung): 50000 kg

- Breite: 2930 mm

- Höhe: 3660 mm

- Höhe mit aufgesetzeter Kabine: 4760 mm

- Länge mit BMH 6920 Zuführung: 17544 mm
