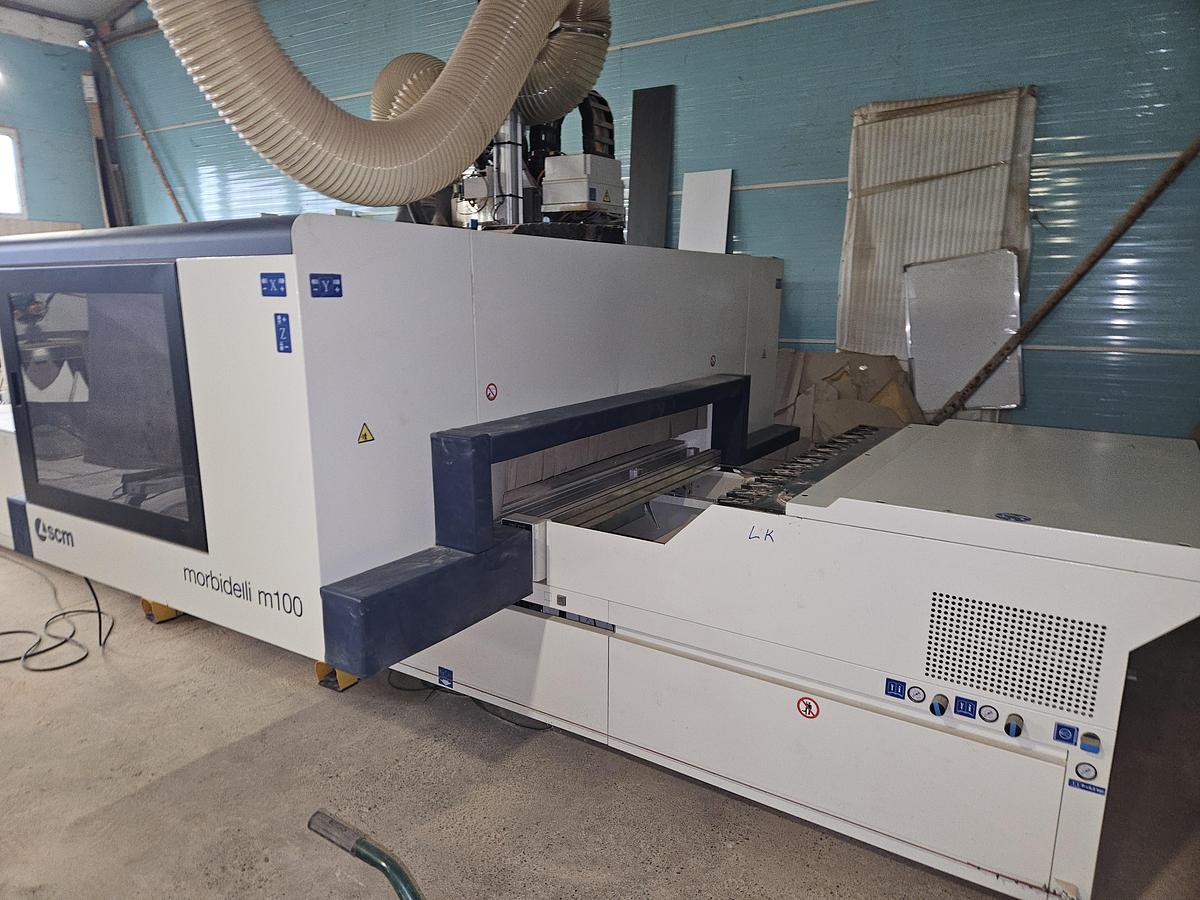

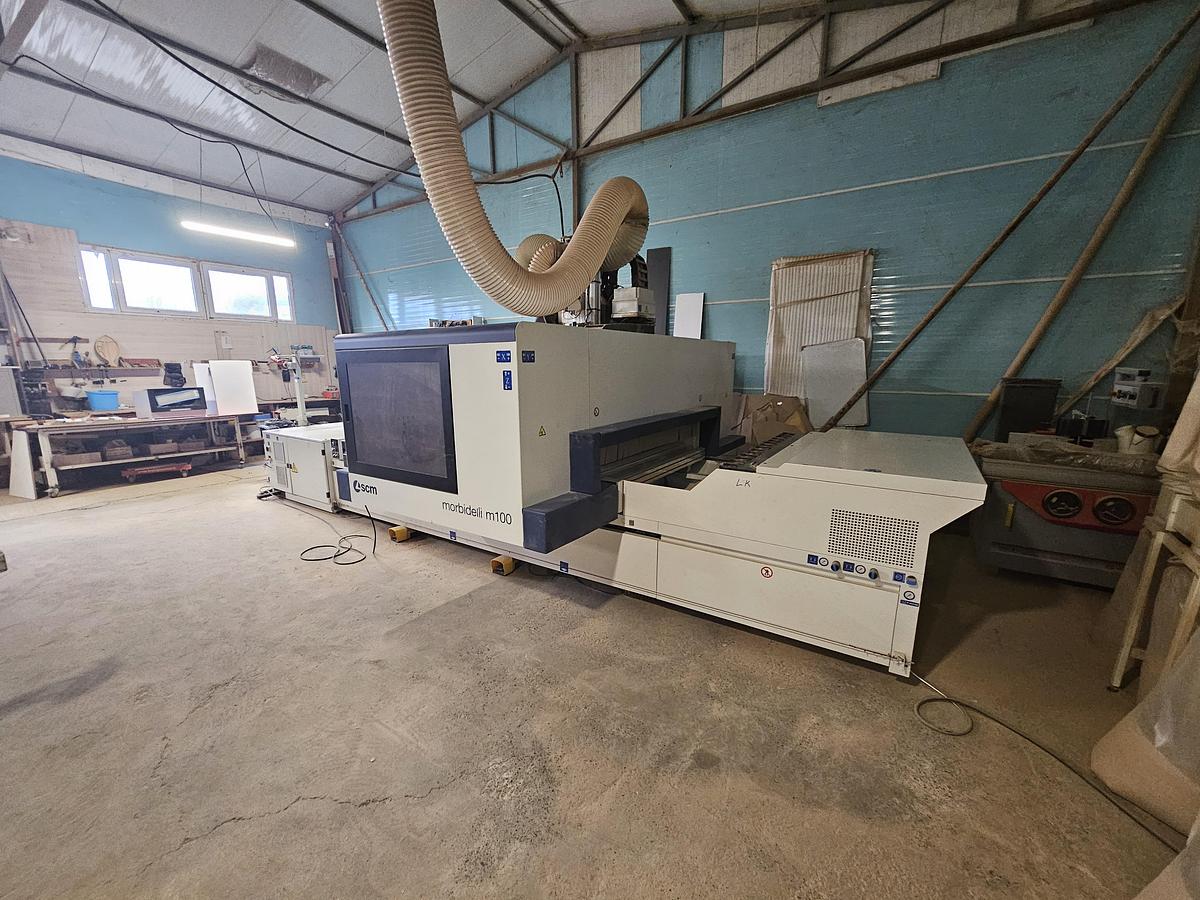

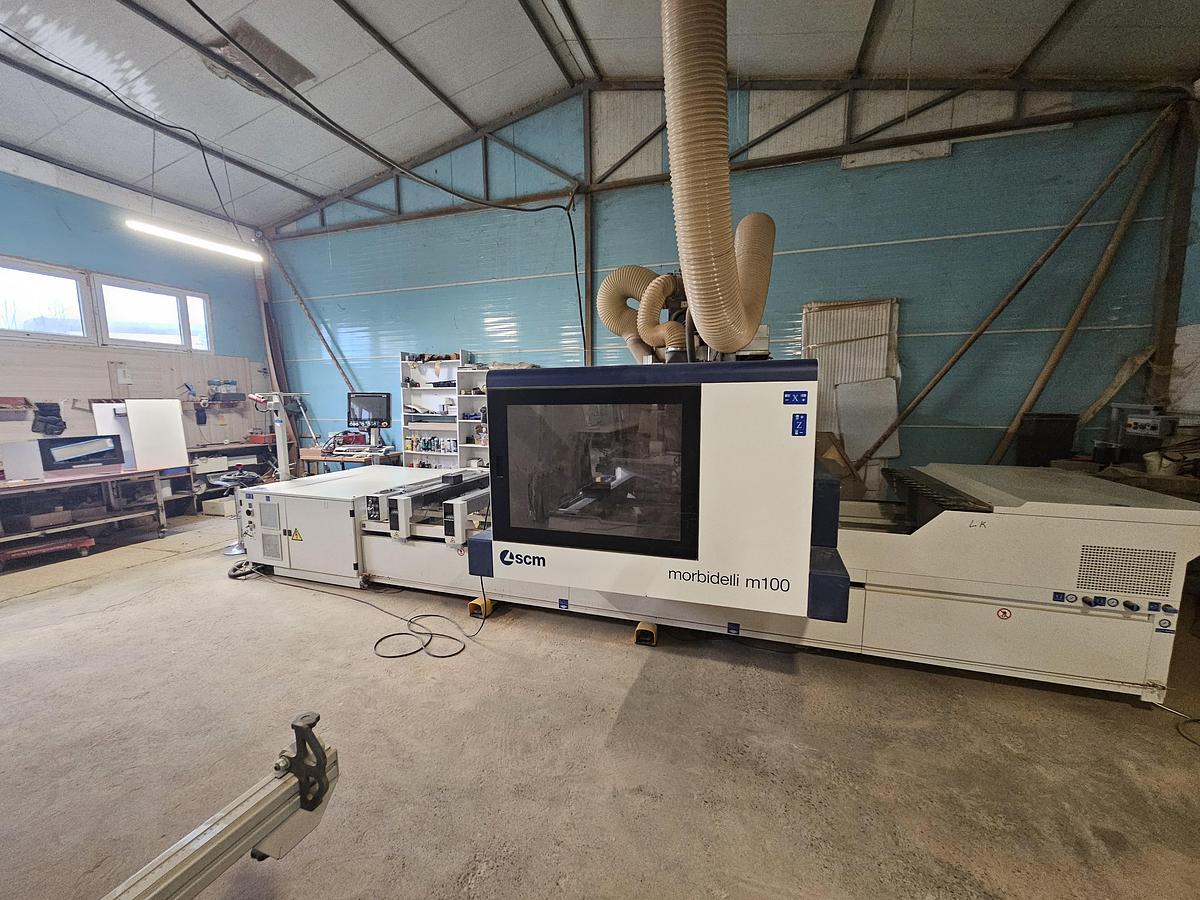

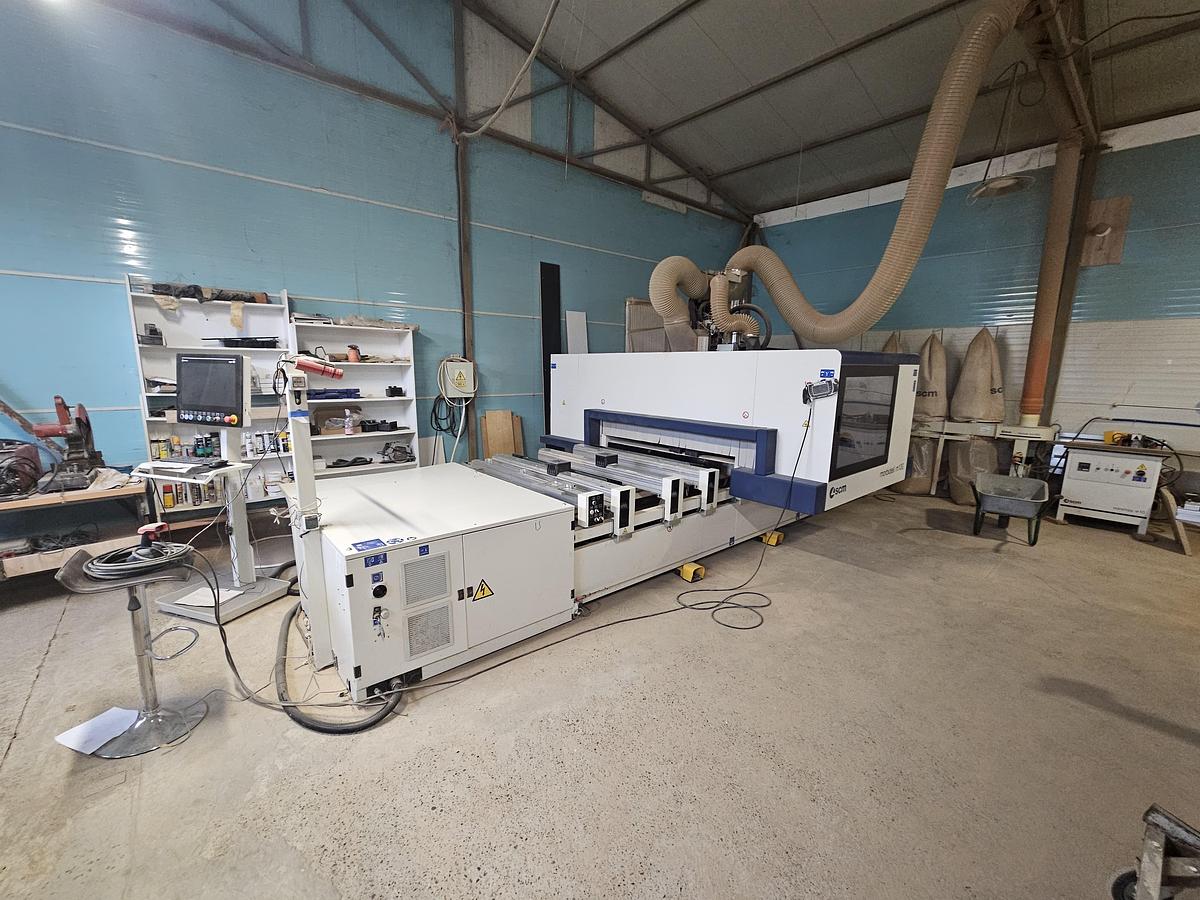

2019 SCM Morbidelli M100

Fabricante: SCM

Modelo: Morbidelli M100

Tipo de máquina: Centro de Mecanizado CNC para Muebles y Tratamiento de Tableros

Año de fabricación: 2019

Condición: Excelente, muy poco uso

Horas de funcionamiento: Aproximadamente 2.000 horas

Área de trabajo y capacidad del panel:

• Campo de trabajo útil del eje X: 3.110 mm
• Campo de trabajo útil del eje Y: 1.620 mm
• Paso de panel en Y: 1.900 mm
• Paso de panel en Z: 180 mm
• Longitud de la pieza en modo de oscilador pendular: 1.400 mm
• Capacidad de mecanizado: mecanizado en 3, 4 y 5 ejes; perforación, enrutado/fresado, ranurado y
• procesado de paneles
• Software Principal: Maestro CNC integrada CAD-CAM
• Sistema operativo: Windows 7

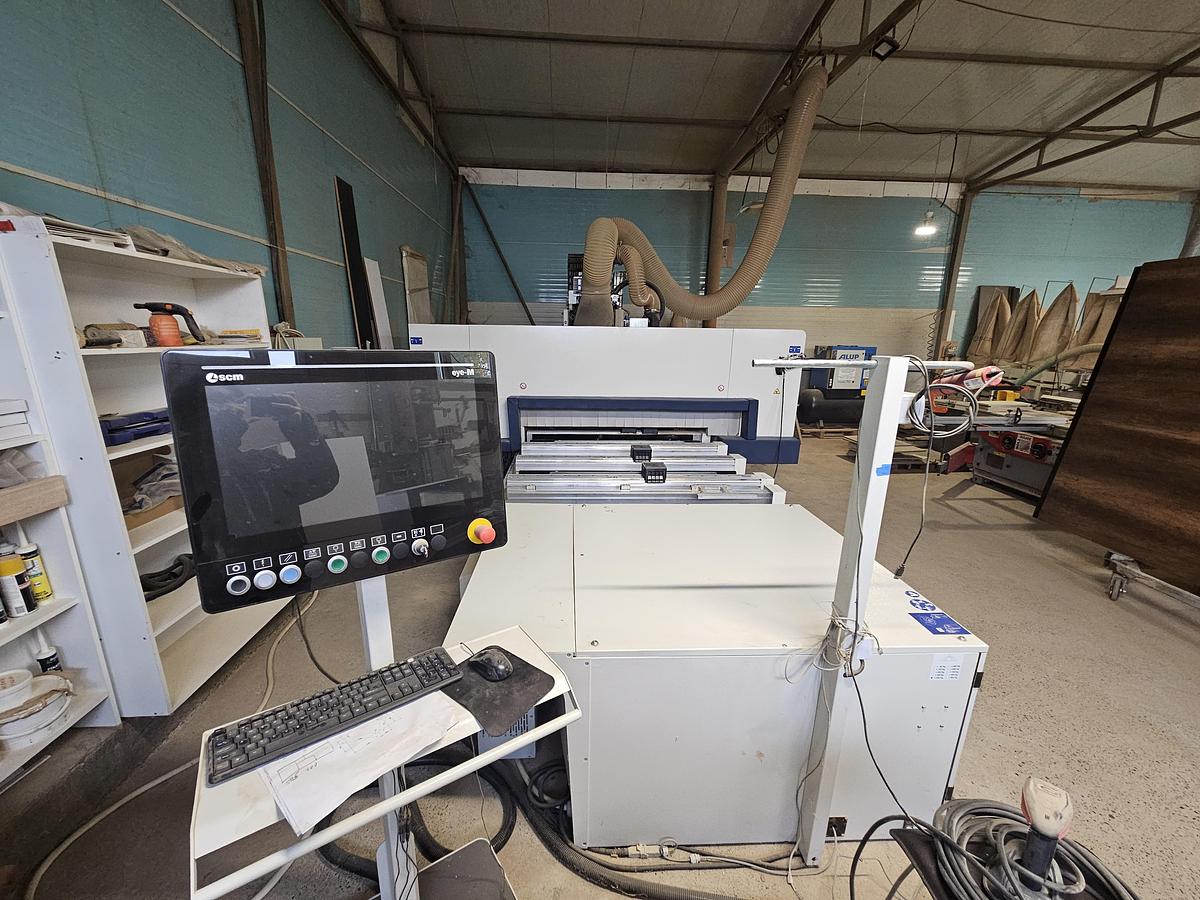

• Pantalla principal: LCD de 21,5 pulgadas, 16:9, Full HD

Velocidades del eje:

• Velocidad máxima de vector en X-Y (versión PRO-SPACE): 56 m/min
• Velocidad máxima de vector en X-Y (versión PRO-SPEED): 78 m/min

Grupo de perforación y ranurado F23L:

• Ejes verticales independientes: 13 en total (7 de sentido horario y 6 antihorario)
• Fustes horizontales independientes: 10 en total (4 en la dirección X en un lado, 3 en la dirección X en
• el otro lado, y 2 en la dirección Y
• Velocidad de husillo vertical: hasta 8.000 rpm
• Velocidad del husillo horizontal: hasta 8.000 rpm
• Diámetro de la hoja de sierra integrada: 125 mm
• Potencia del motor de la hoja de sierra: 2.2 kW
• Electrohusillo de enrutamiento de 5 ejes (JQX / Hiteco HSK F63):
• Potencia de electro husillo: clase 10 kW
• Velocidad máxima del electrohusillo: 24.000 rpm
• Rodamientos: Rodamientos cerámicos
• Enfriamiento: grupo de refrigeración líquida
• Lubricación: lubricación automática centralizada

Cambios de herramienta:

• TRB 14 revista de herramientas lateral trasera: 14 posiciones, recorrido lineal de 350 mm, paso de 115 mm
• entre posiciones
• Cargador de herramientas lateral frontal FAST 14: 14 posiciones, peso máximo de una herramienta de 8 kg, total
• peso de la herramienta 24 kg

Vacío y sujeción de paneles:

• 12 ventosas fijas de vacío, 145 x 145 mm, H = 75 mm
• Una bomba de vacío adicional de 90 m³/h
• 4 dispositivos de carga/apoyo de panel neumáticos, H = 75 mm
• 8 topes traseros de aluminio, A = 75 mm
• 8 limitadores intermedios de aluminio, H = 75 mm

Requisitos de instalación:

• Potencia instalada: 23 + 28.5 kVA
• Consumo de aire comprimido: 450 NL/min
• Caudal de extracción requerido: 4.500 m3/h
• Diámetro de la salida de extracción: 250 mm
• Seguridad: sistema de seguridad PRO-SPACE, conformidad CE, parada de emergencia y control de la máquina
• funciones de seguridad integradas en la interfaz del operador
• Mesa de Trabajo: TV FLEX 1600 / FLEXMATIC, 6 planos de trabajo con soportes de aluminio
• Panel de control móvil: TECPAD panel táctil móvil de 7 pulgadas
