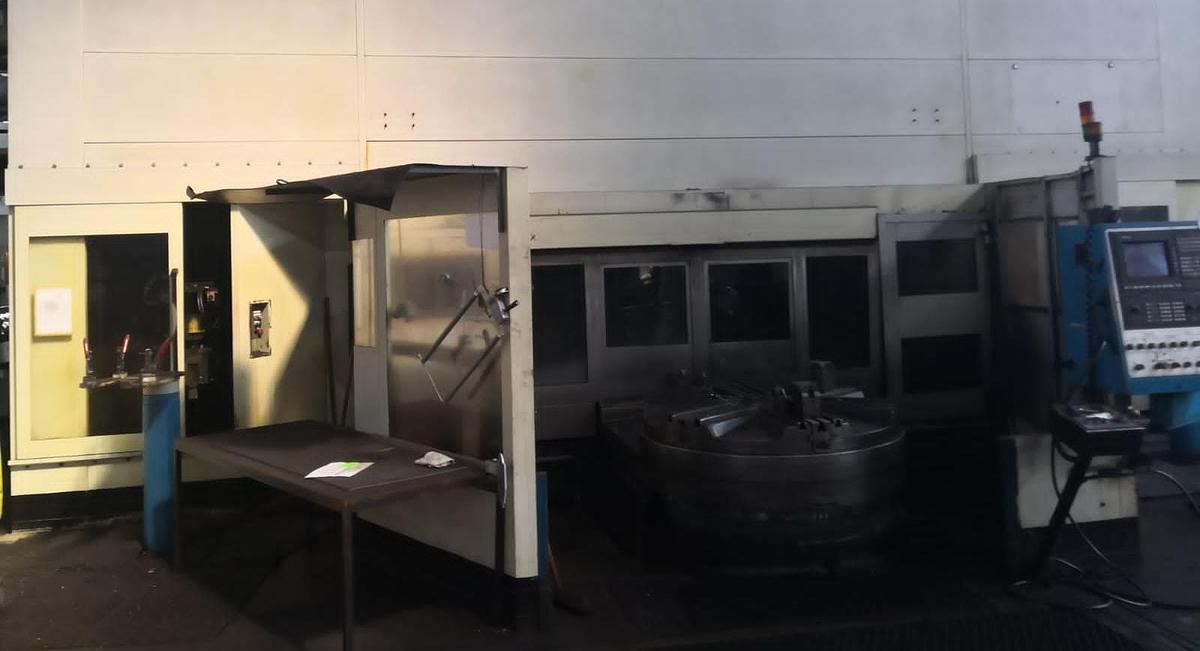

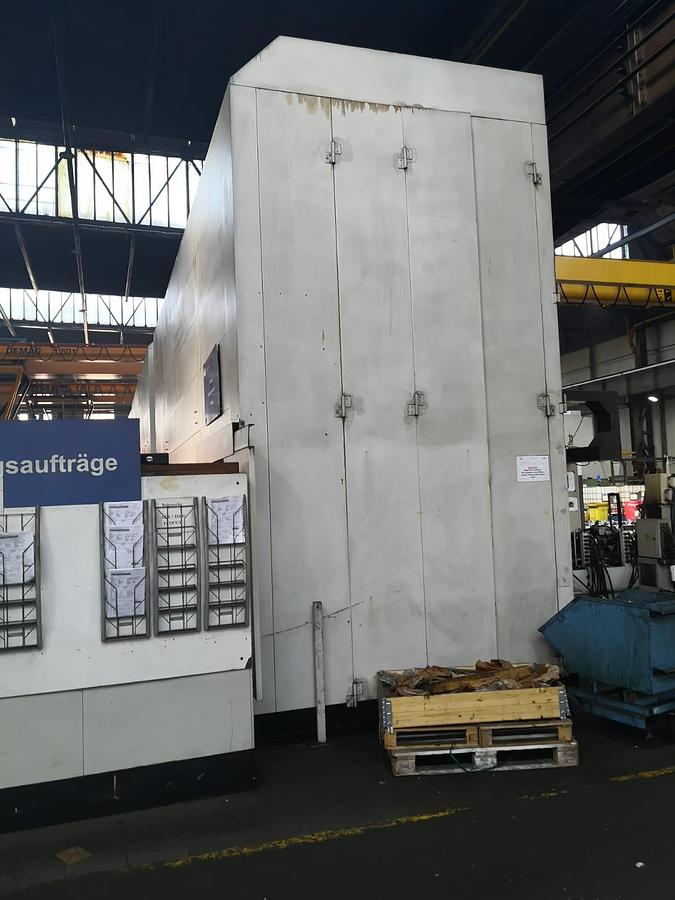

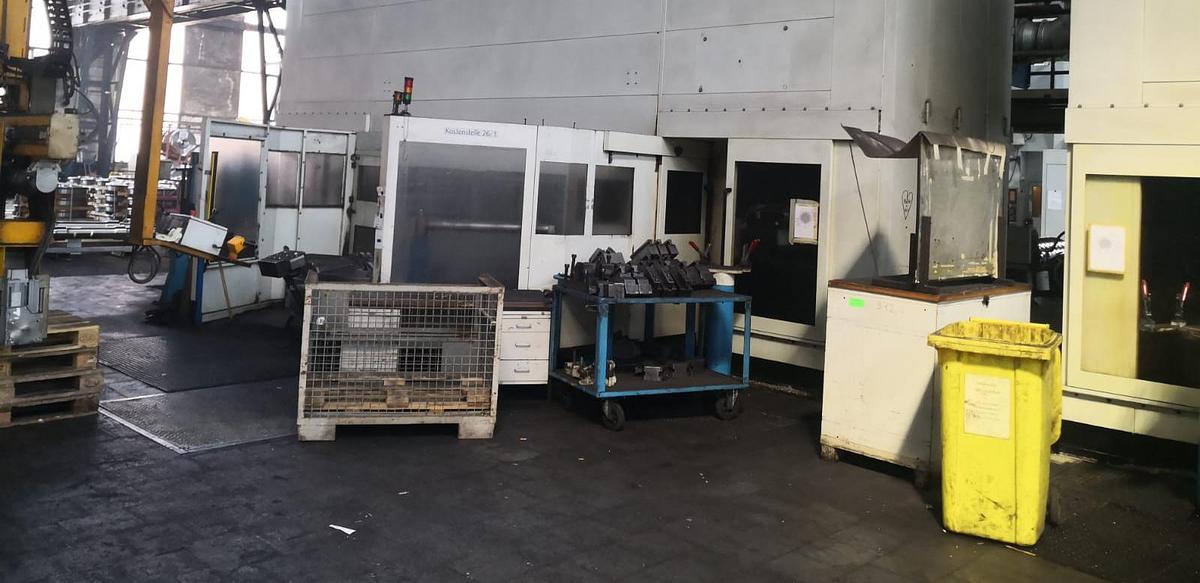

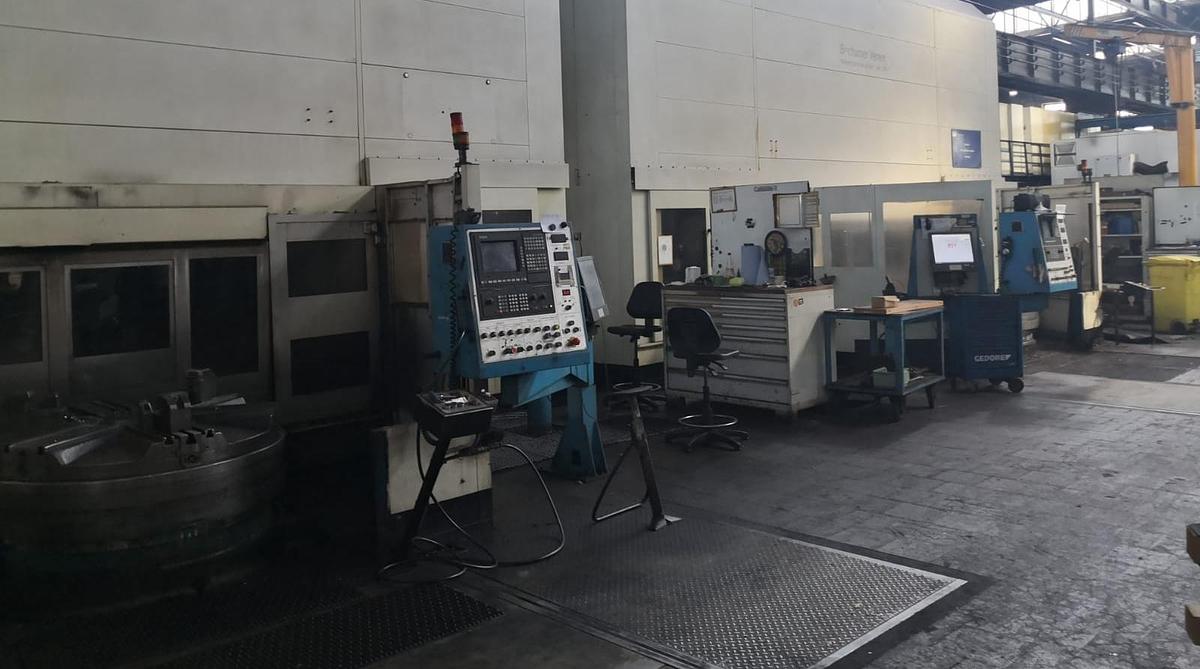

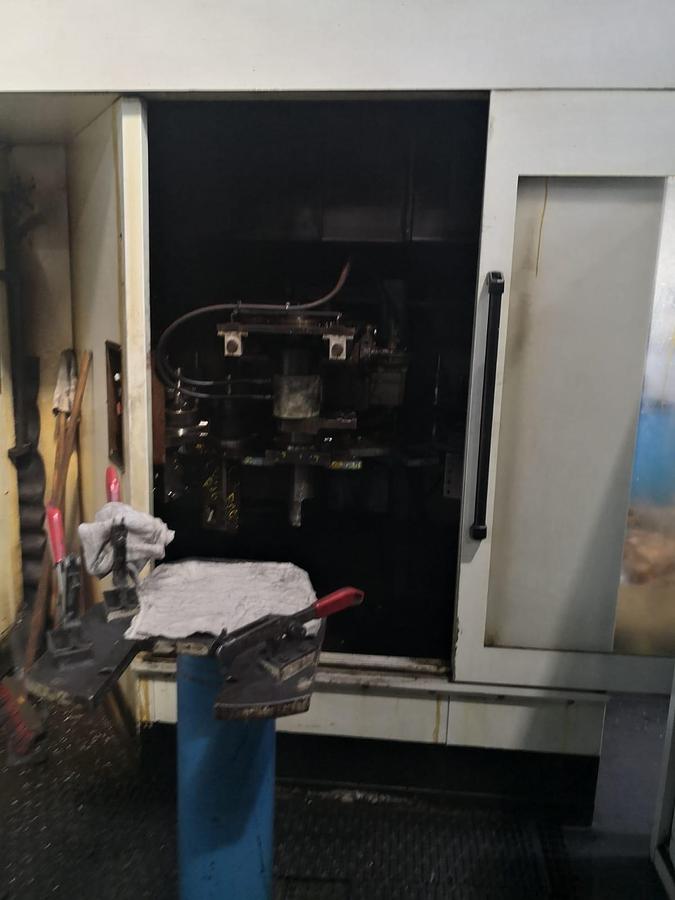

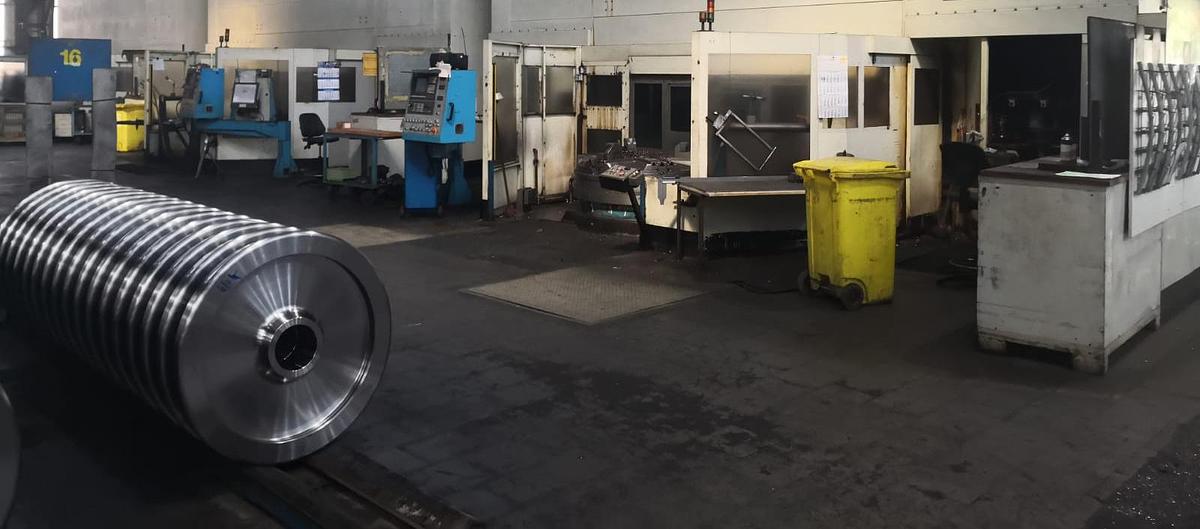

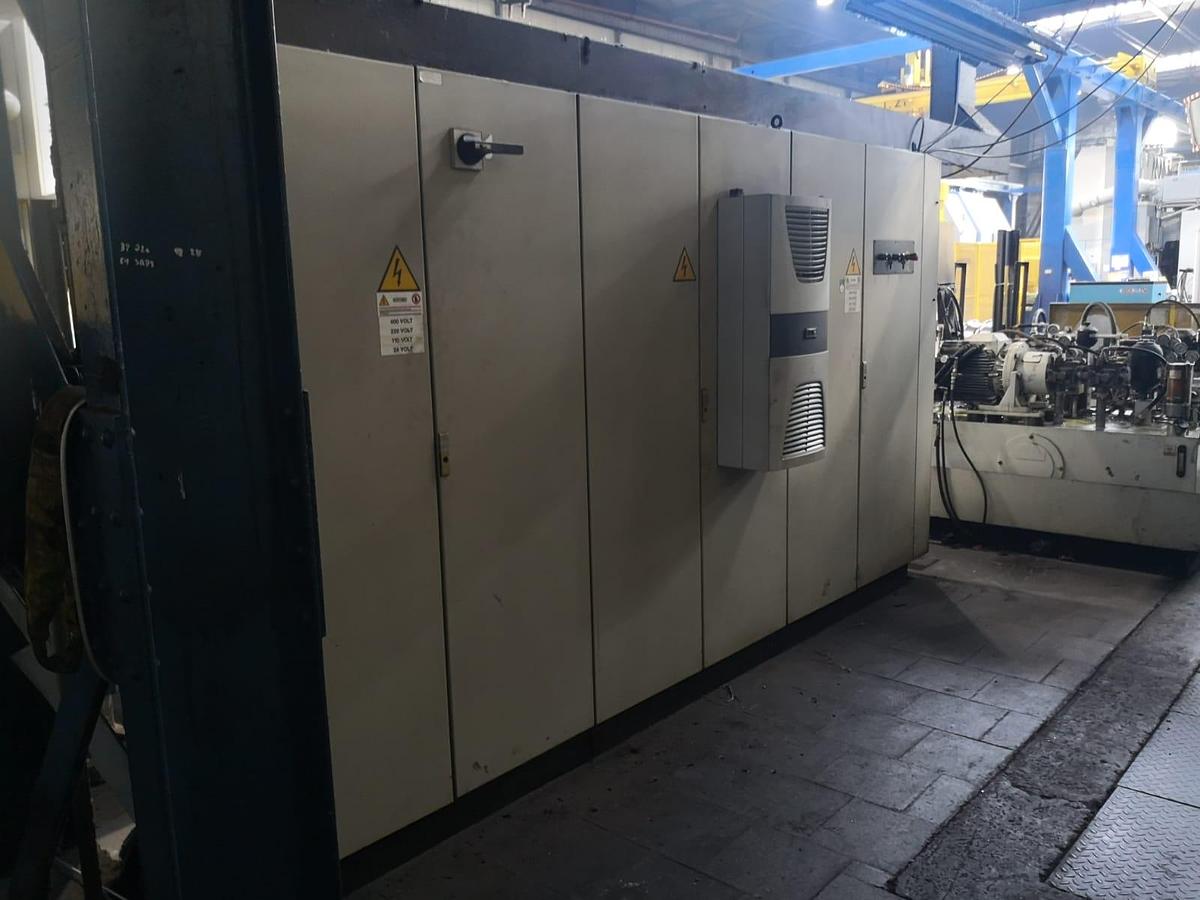

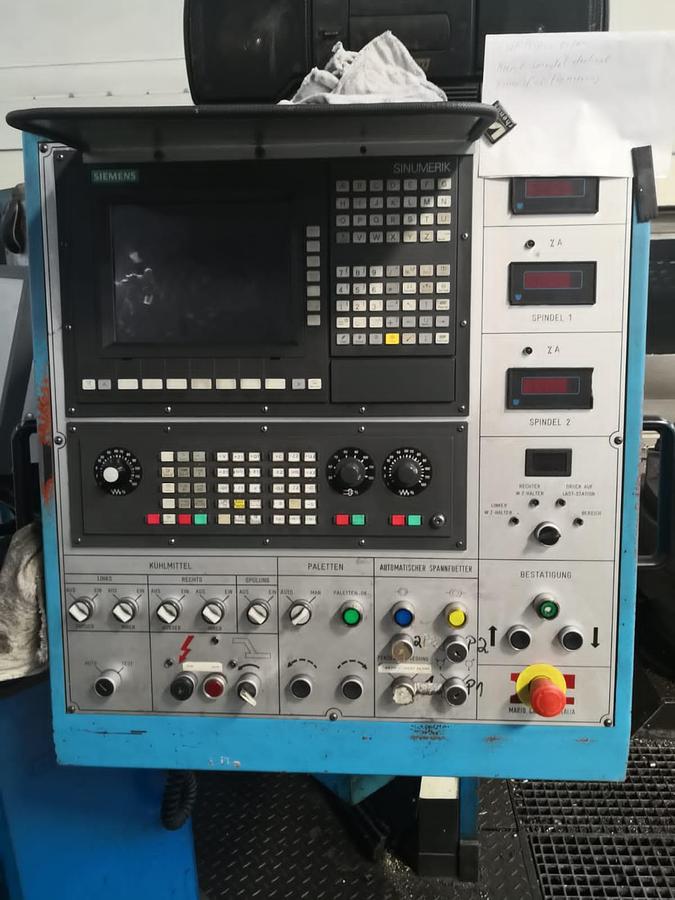

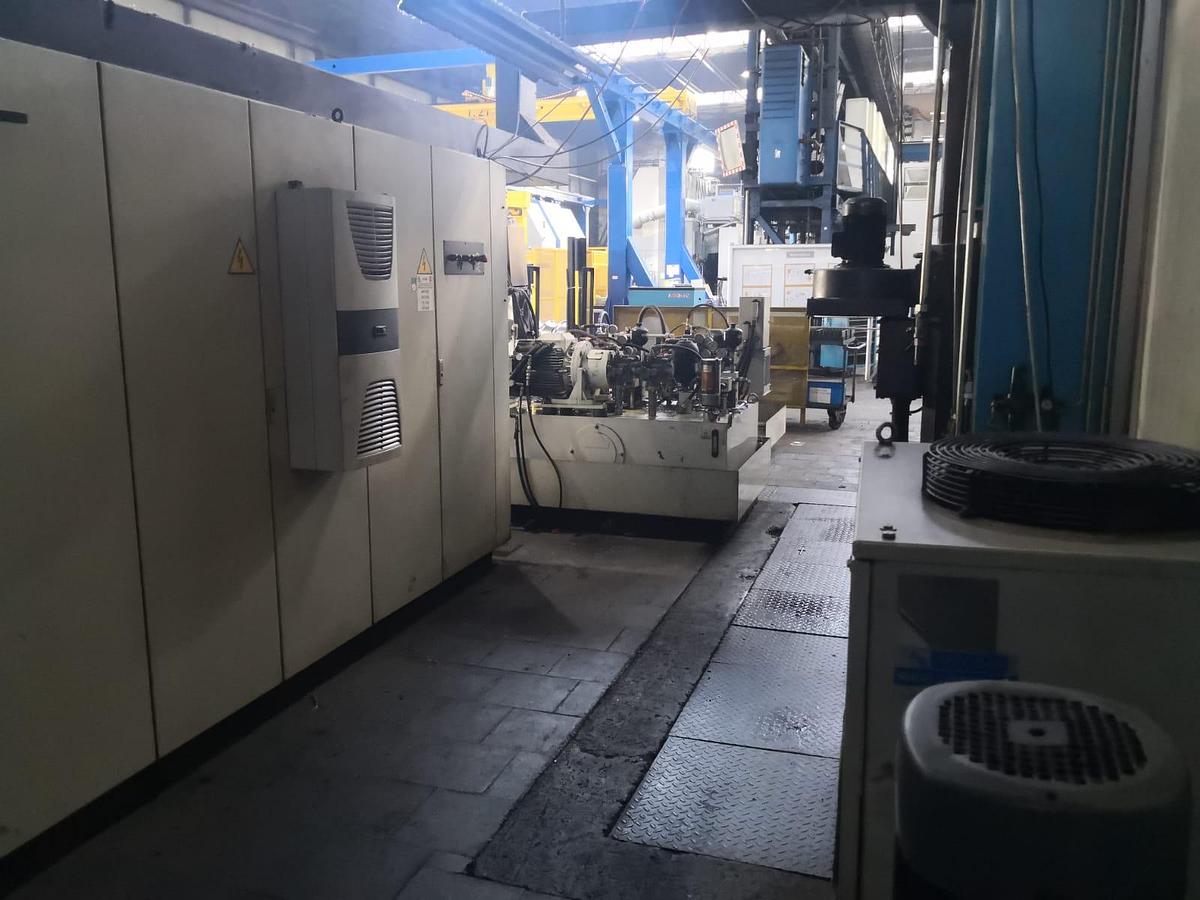

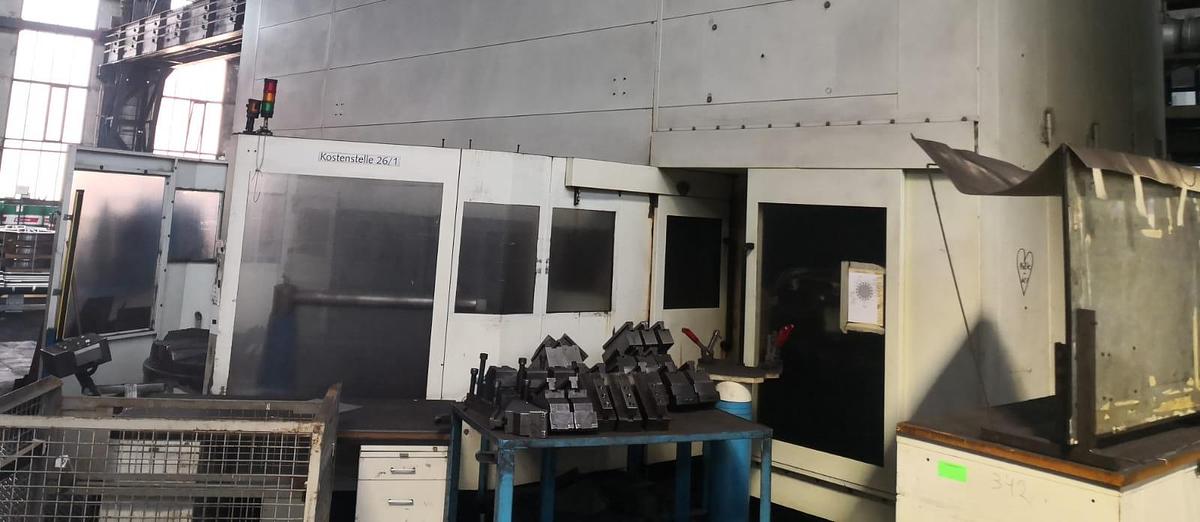

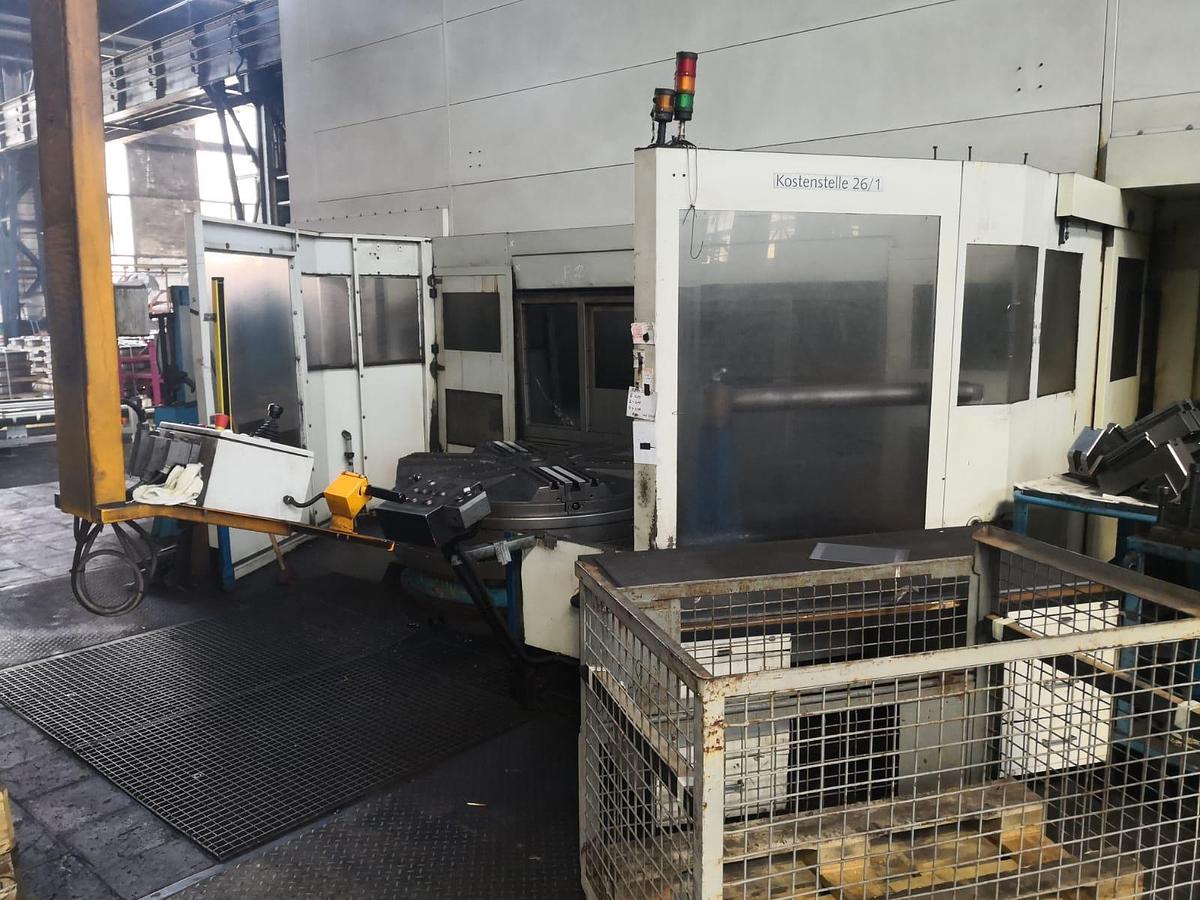

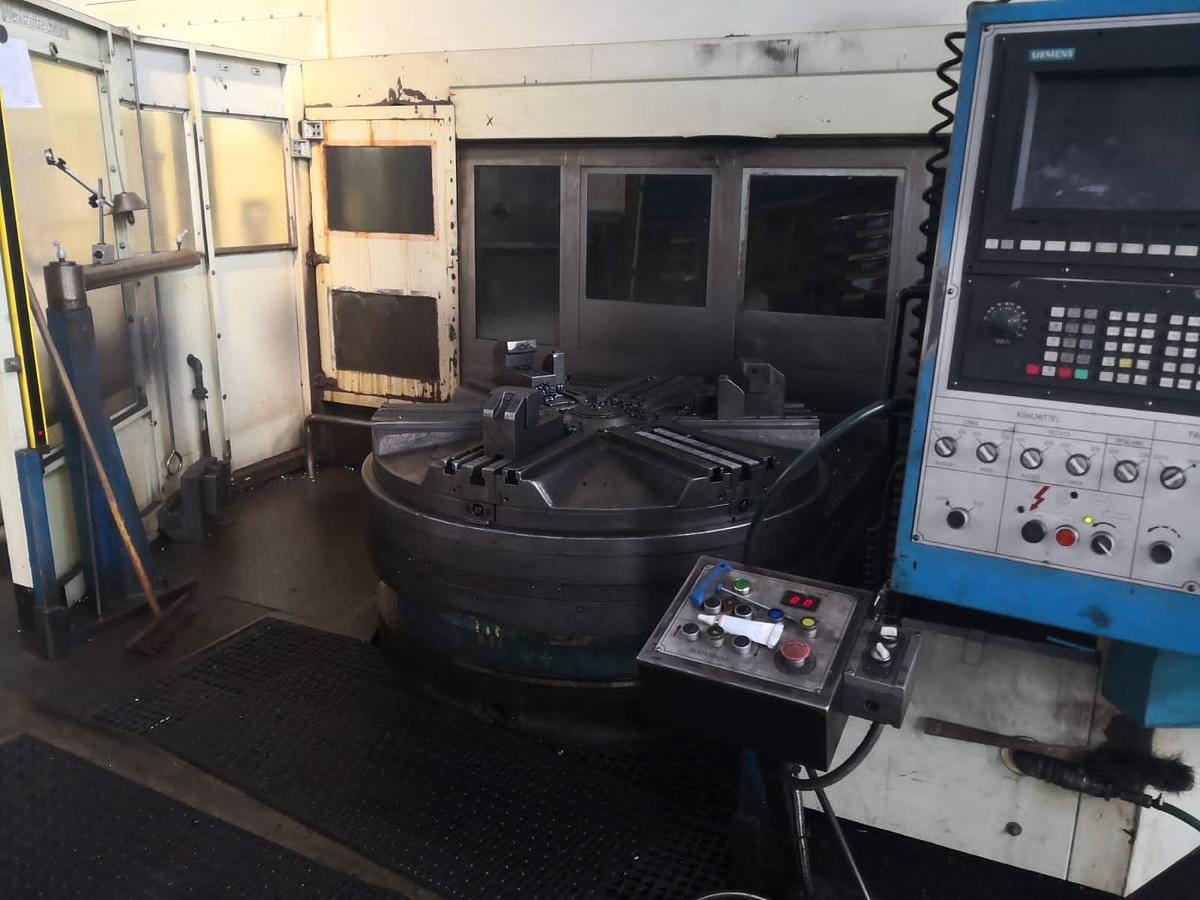

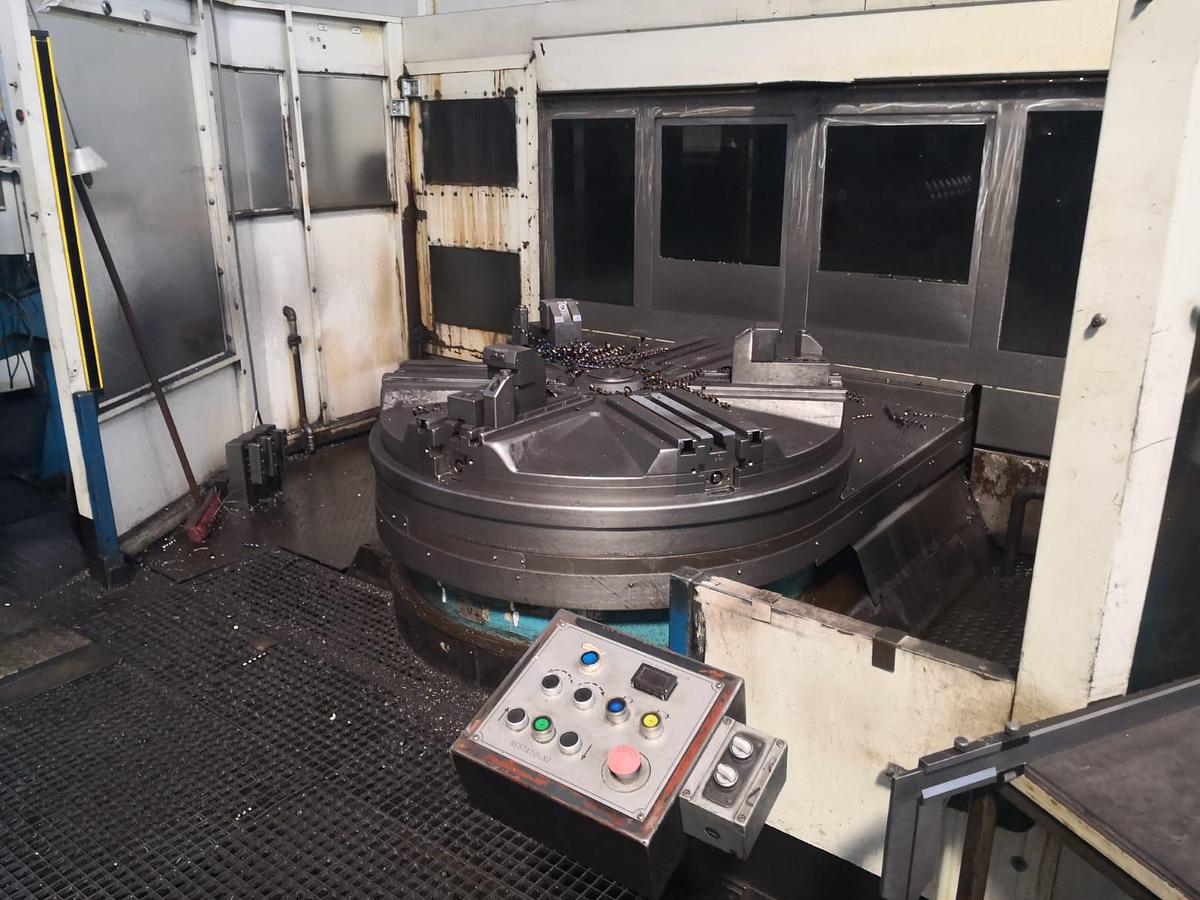

2000 Mario Carnaghi TGF 10/1850

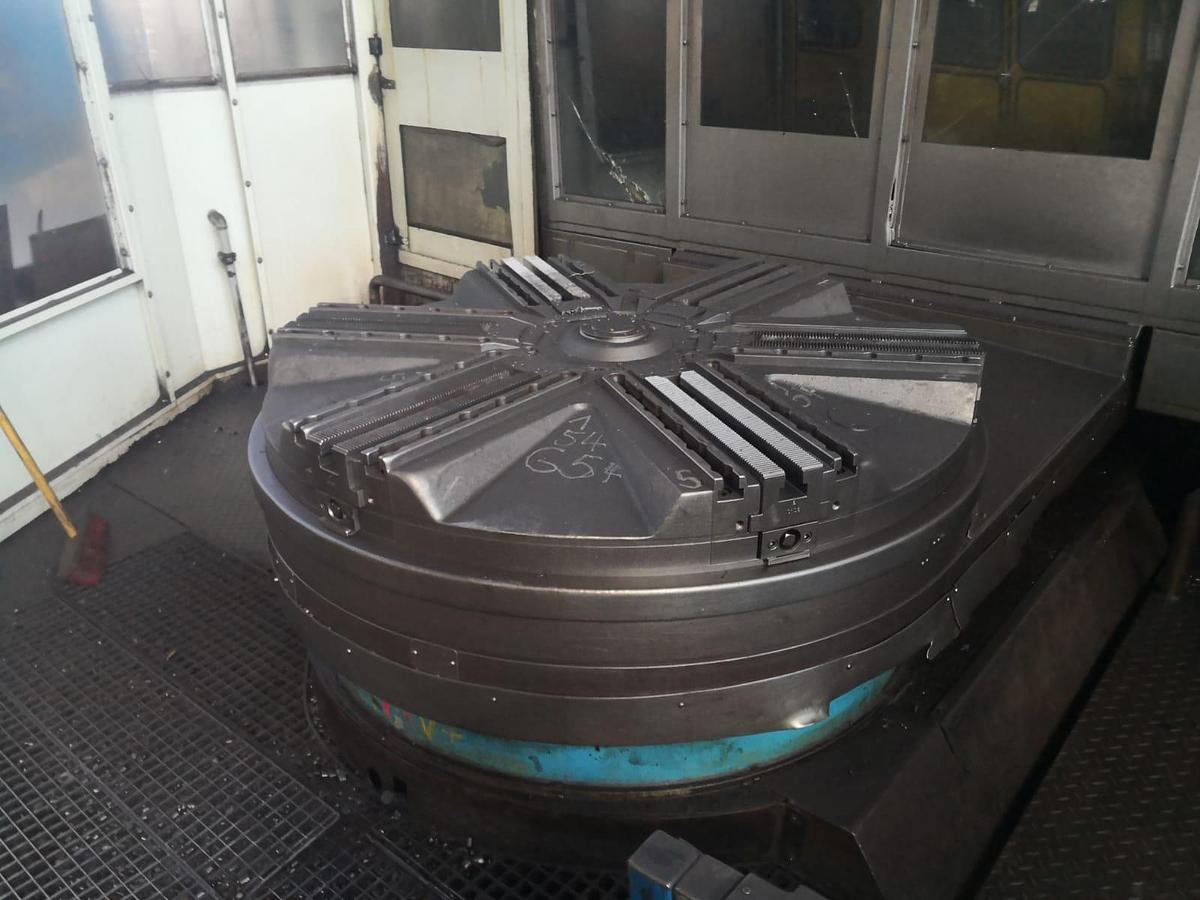

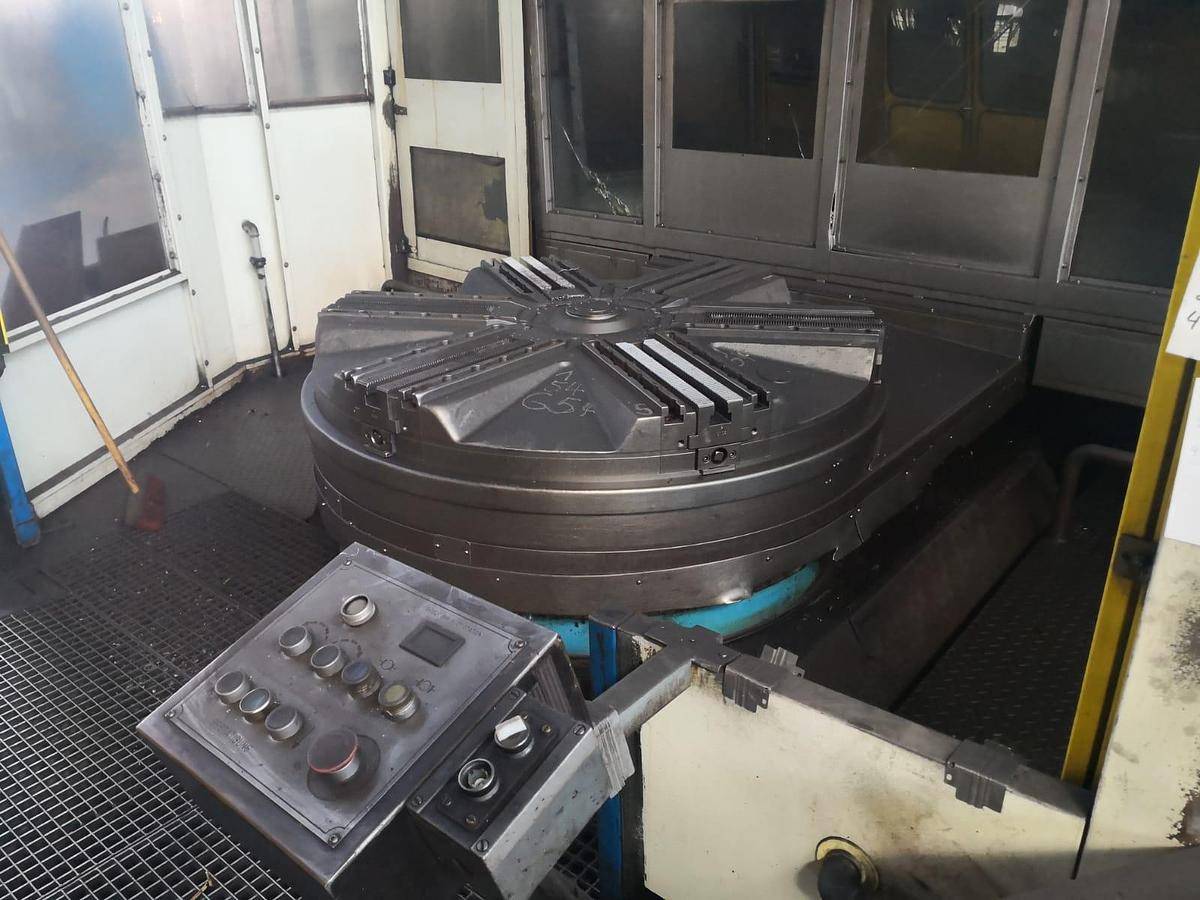

Fabricant : Mario Carnaghi Modèle : TGF 10/1850 Année de fabrication : 2000 Type de machine : Tour vertical SPÉCIFICATIONS TECHNIQUES: * Diamètre de la table : 1450 mm * Diamètre de pivotement maximal avec coulissement vertical : 1800 mm * Hauteur de rotation maximale sur la table : 750 mm * Puissance d'entraînement de la broche principale (moteur à courant alternatif) : 164 kW (variable 720 tr/min) * Plage de vitesse de la table : 3,5 à 325 tr/min * Couple de serrage max. de la table : 42 270 Nm * Course verticale - Glissière droite (axe « Z2 ») : 800 mm * Taille de la section coulissante : 250 x 250 mm * Avance rapide - Axe Z2 : 15 000 mm/min * Course horizontale - Glissière droite (axe « X2 ») : 2 907,5 + 120 = 3 027,5 mm * Course verticale - Glissière gauche (axe « Z1 ») : 800 mm * Course horizontale - Glissière gauche (axe « X1 ») : 2990+120=3110 mm * Traverse au-dessus du centre (« X1 », « X2 ») : 120 mm * Vitesse d'avance de l'axe (X1/X2) : 15 000 mm/min * Poussée axiale : 5800 daN * Force de serrage de l'outil : 5000 daN * Puissance d'entraînement de la broche de fraisage : 30 kW * Plage de vitesse de broche : jusqu'à 2 500 tr/min * Vitesse minimale de la broche à haut rendement : 153 tr/min * Couple de broche max. : 1 630 Nm * Vitesses d'avance - Fraisage : 5 à 1 300 mm/min * Stations d'outils (à gauche) : 12 * Stations d'outils (à droite) : 16 * Puissance d'entraînement de l'axe C (CA) : 7,6 kW * Vitesse de rotation de l'axe C : 3,5 tr/min * Vitesse de travail : 0,07 – 3,5 tr/min * Précision de positionnement : ±8″ * Précision de répétition : 5″ * Interface d'outil : DIN 69871 Forme AD, ISO 50 Poids total de la machine : environ 80 000 kg En savoir plus ici - https://www.ucymachines.com/ [https://www.ucymachines.com/] Contactez-nous à - sales@ucymachines.com
