2023 FÖRSTER & KRAUSE Unused Pallet Conveyor System

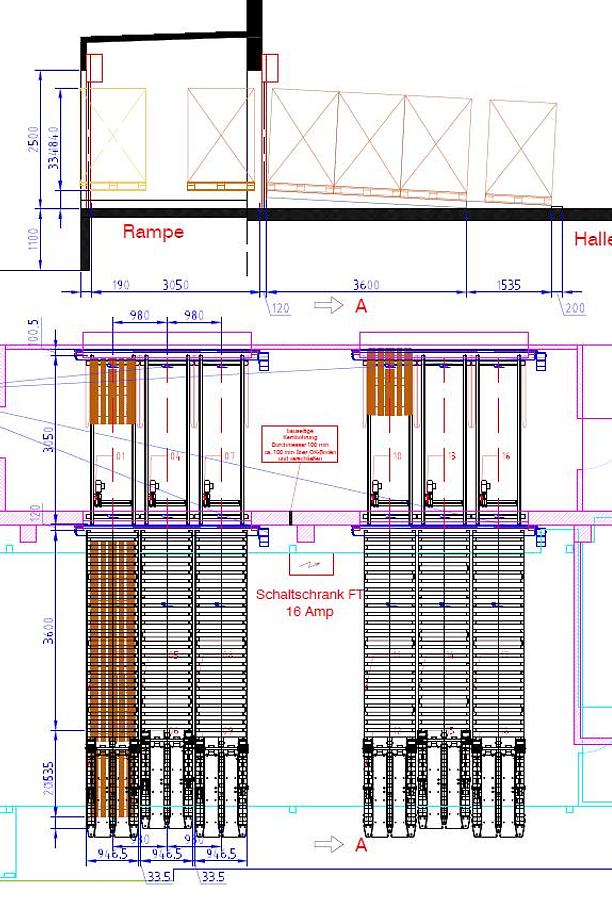

Vue d'ensemble du système Chaque ligne se compose d'un convoyeur à rouleaux gravité, d'un élément d'acceptation gravité et d'un convoyeur à chaîne. Le système est conçu pour transporter des palettes linéairement par gravité sur un dénivelé défini en utilisant des rouleaux de freinage. Tous les composants présentent une construction en tôle robuste avec des galets porte-outils galvanisés. L’ajustement de la hauteur est assuré par broches filetées (M20). Le design axé sur la maintenance assure un fonctionnement continu et un remplacement facile des éléments individuels assemblages. 1. Convoyeur à rouleaux gravitaire (6 pièces) Transporte des marchandises le long d'une pente définie sur des rouleaux porteurs. Caractéristiques de rouleaux de freinage haut de gamme avec une boîte một؟ * Largeur du convoyeur FB : 926 mm * * Largeur totale GB: 1066 mm * * Longueur du conveyer FL: 3600 mm * * Longueur de l'espace de stationnement SL : 1200 mm * * Hauteur d’entrée EH : 320 mm * * Hauteur de la prise murale AH : 150 mm * * Gradient alpha: 2.7 degrees * * Pitch T: 150 mm * * Diamètre du rouleau: 89 x 3 mm (zingué galvanique) * * Poids brut minimum FGG: 25 kg (par emplacement de stationnement) * * Poids total autorisé du véhicule (PTAC) : 1000 kg (par place de stationnement) * * Vitesse v: 0,15 m/s max. 2. Pièce d'acceptation gravité (6 pièces) Conception compartimentée permettant de retirer une ou deux palettes, par exemple avec un transpalette manuel. Reçoit les palettes depuis le convoyeur à rouleaux gravitationnels et bloque les palettes suivantes pour éviter qu'elles glissent vers l’avant grâce à un mécanisme de blocage actionné automatiquement. Fonctionnalités des rouleaux de freinage premium avec un réducteur planétaire à trois étages pour un freinage progressif et un démarrage en douceur. * Largeur de palette PB: 800 mm * * Longueur de palette PL: 1200 mm * * surcharge max B1: 75 mm (les deux côtés) * * Hauteur du convoyeur à l'entrée de la voie FHBE : 150 mm * * Hauteur du convoyeur à la sortie de la voie FHBA : 70 mm * * Largeur de conveyer RB FB : 926 mm * * Largeur totale GB: 975 mm * * Longueur du convoyeur FL1 : 1550 mm * * Gradient / slope alpha: 2,75 degrés * * Bascule de galet T: 150 mm * * diamètre du rouleau DTR : 60 x 3 mm (galvanisé par électroplating) * * Parking space length L RF: 1200 mm * * Nombre de brins dans la chaîne: 3 pièces * * Vitesse RF vRB : 0,15 m/s * * Charge maximale Gmax : 1000 kg * * Poids à vide GLeer: 200 kg 3. Conveyeur à chaînes, 2-brins, longitudinal euro (6 pièces) Transporte des marchandises horizontalement à un niveau défini sur une chaîne de transport (10B2, plaques de liaison droites). Le cadre présente un construction en acier feuille avec le moteur d’entraînement positionné entre les brins de chaîne. Tendeurs de chaîne intégrés dans le profil de cadre permettre un retendue facile de la chaîne de transport. Des chaînes, des pignons et des roulettes de guidage sont protégés à partir d'un contact involontaire dû à un capot de protection. * Delivery head FH: 320 mm * * Espacement de chaîne KA : 700 mm * * Type de chaîne : chaîne à rouleaux duplexe 10B2 (5/8" x 3/8") * * Longueur du conveyeur FL: 3200 mm * * Nombre de brins s: 2 pièces * * Largeur totale GB: 770 mm * * Largeur du matériel transmis FGB : 1250 mm (incl. surcharge) * * Poids maximal du matériau véhiculé FGG: 1000 kg (par entraînement) * * Vitesse v: 0,15 m/s * * Chaîne d'entraînement: W37DRN80MK4, P = 0,55 kW En savoir plus ici - https://www.ucymachines.com/ [https://www.ucymachines.com/] Contactez-nous à - sales@ucymachines.com
