Ligne de manutention de bobines ARKU avec presse excentrique de 200 tonnes

Nous proposons une ligne complète de traitement de bandes d'occasion composée de 6 machines, proposée ensemble en tant que système de production entièrement automatisé de l’équipement de la bobineà l’estampage. Les machines 1 à 3 forment une unité de traitement de bandes avec un coffret de commande commun et un système hydraulique d’une puissance totale de 35 kW.

Spécifications communes des matériaux

• Grades de matériaux : St 37, St 52, brillant et galvanisé

• Épaisseur du matériau : de 1,0 mm à 6,0 mm

• Largeur du matériau : de 50 mm à 500 mm

• Section maximale du matériau: 1500 mm2

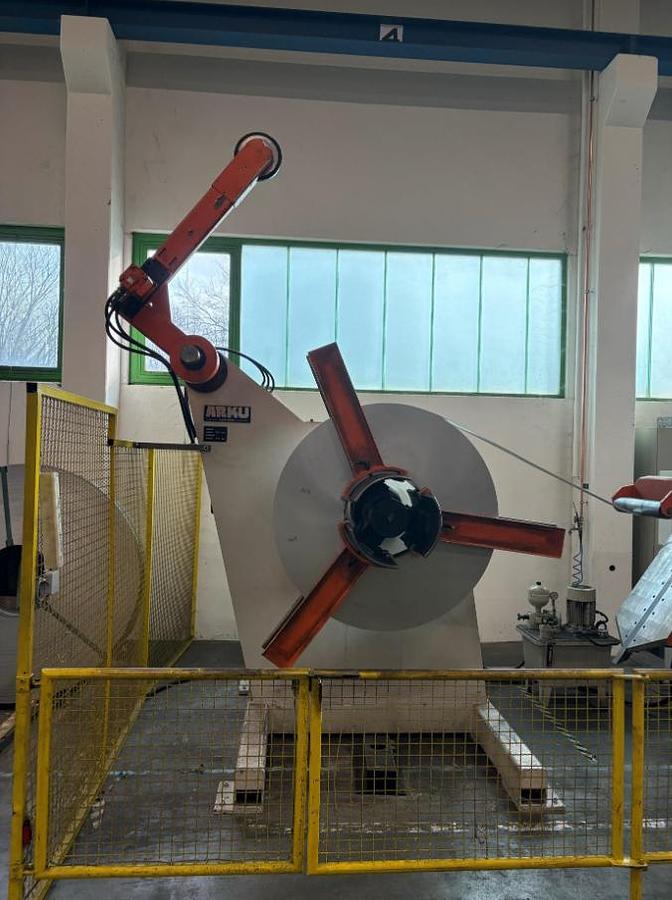

Machine 1

• Type : decoiler avec mandrin expansible

• Fabricant : ARKU

• Modèle : AH 5000/600/MSG-4Q

• Année de fabrication: 2002

• État : utilisé, opérationnel, très bon

• Poids maximal de bobine : 5 tonnes

• Diamètre maximal de la bobine : 2000 mm

• Élargissement de la plage : de 470 mm à 530 mm

• Poids : 5500 kg

• Caractéristiques spéciales : mandrine expansible actionnée hydrauliquement, bras de pression et rouleau

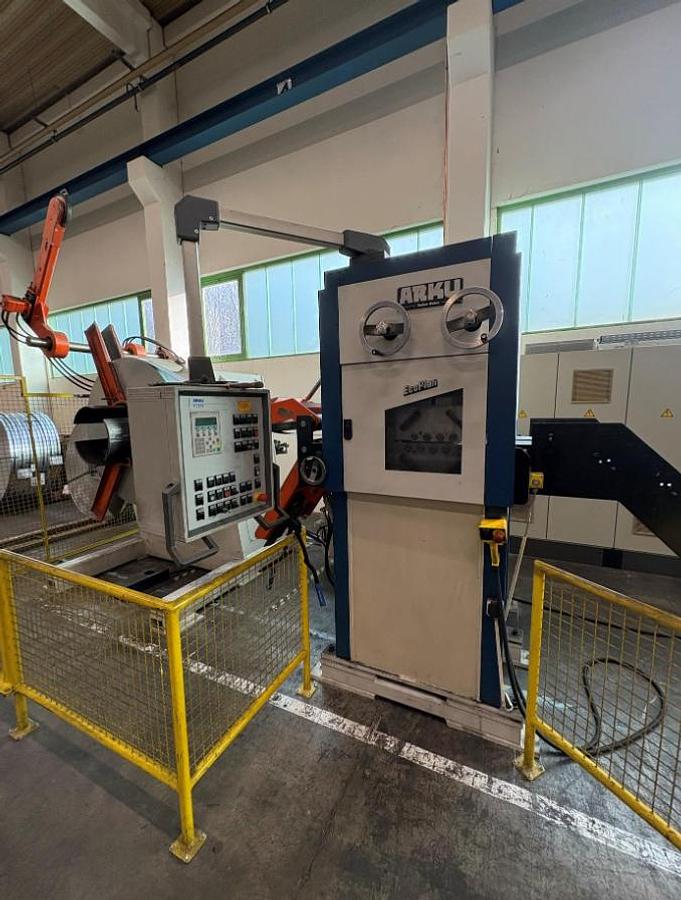

Machine 2

• Type : machine de redressage avec guide d'alimentation intégré EH

• Fabricant : ARKU

• Modèle : RM 5050/9 EcoPlan

• Année de fabrication: 2002

• État : utilisé, opérationnel, très bon

• Vitesse d'alimentation maximale: 30 m/min

• Poids : 4100 kg

• Caractéristiques spéciales : rouleaux d'alimentation en bande pneumatique, rouleaux de redressage à changement rapide, nettoyage

stroke

Machine 3

• Type: alimentation par rouleau

• Fabricant : ARKU

• Modèle : Servo Master 540

• Année de fabrication: 2002

• État : utilisé, opérationnel, bon

• Vitesse maximale : 125 m/min

• Poids : 500 kg

• Caractéristiques spéciales : guide latéral de dénudage à l’alimentation, ventilation du cycle

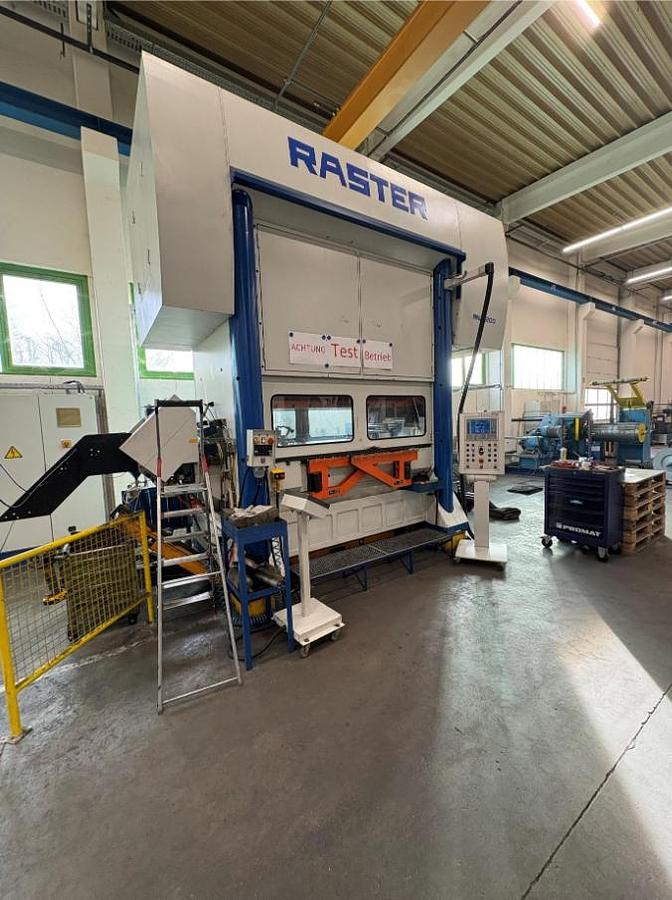

Machine 4

• Type: presse excentrique

• Fabricant: Raster

• Modèle: RNL 200/2000

• Année de fabrication: 2002

• État : utilisé, opérationnel, bon

• Force d'appui : 200 tonnes

• Mouvements par minute : 125

• Moteur principal : 54 kW

• Alimentation électrique : 160 A

• Surface de l'établi : 2000x900 mm

• Course de la tige: 30 mm à 150 mm

• Poids : 48 000 kg

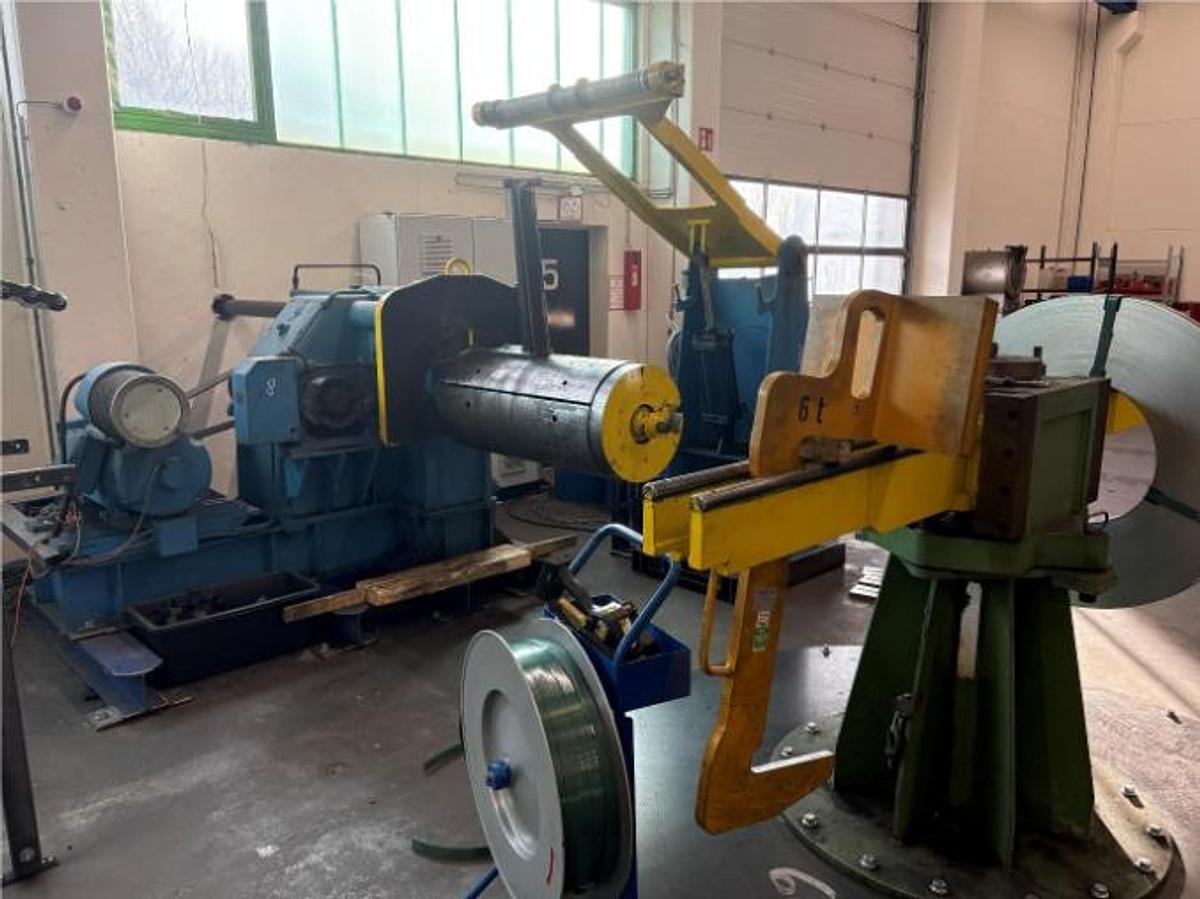

Machine 5

• Type : recoiler avec mandrin expansible

• Fabricant: inconnu

• État : utilisé, bon

• Poids maximal de bobine : 5 tonnes

• Longueur du mandrin : 1000 mm

• Diamètre du mandrin : 480 mm à 520 mm

• Caractéristiques spéciales : système de contrôle et électricité complètement renouvelés en 2023, permettant

automatisation

Machine 6

• Type : plateau tournant en bobine

• Fabricant: inconnu

• État : utilisé, bon

• Poids maximal de bobine : 5 tonnes

• Longueur du bras : 1000 mm, réglable en hauteur

• Caractéristiques spéciales : diamètre de la plaque d’ancrage 2500 mm

Documentation

• Manuels d’exploitation : disponibles pour les machines 1 à 4

• Schéma de câblage : disponible pour la machine 5

• Historique des réparations : disponible
