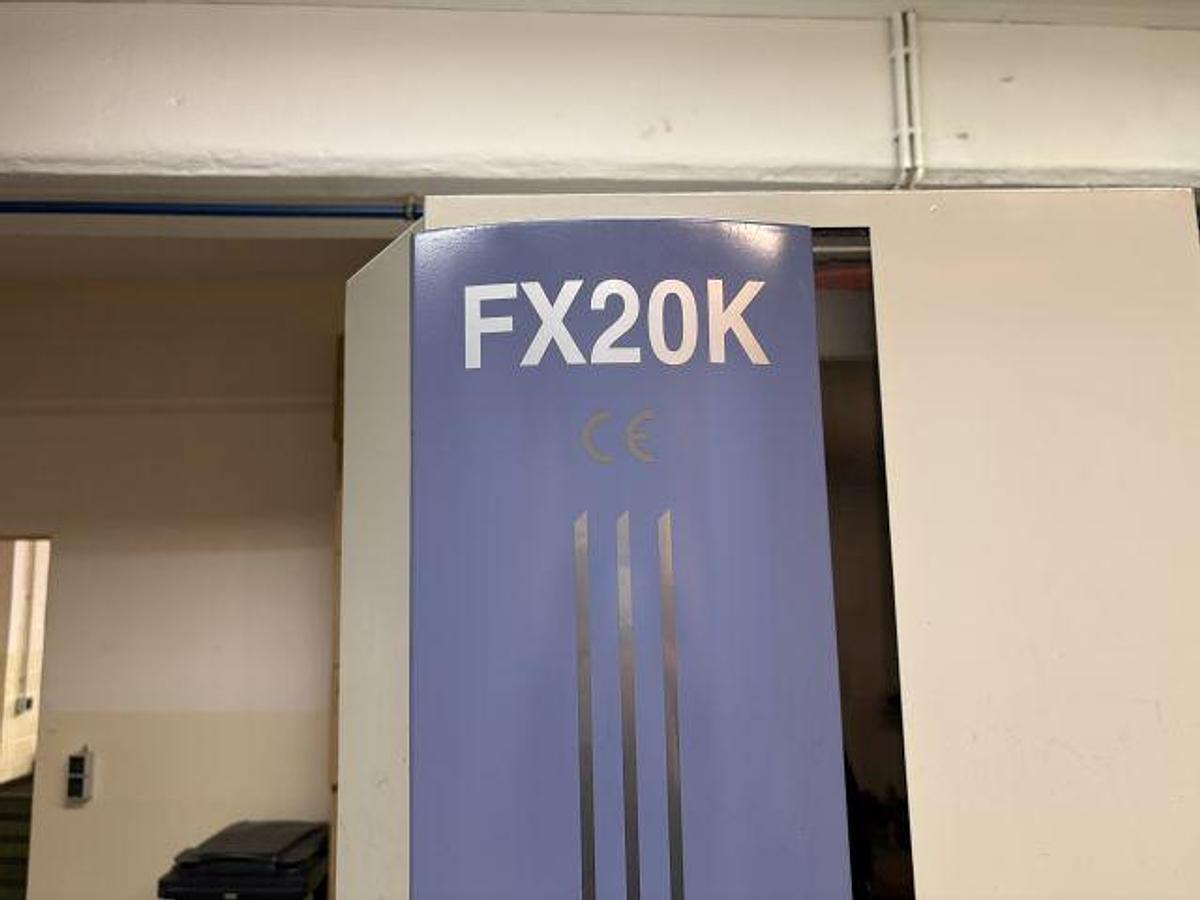

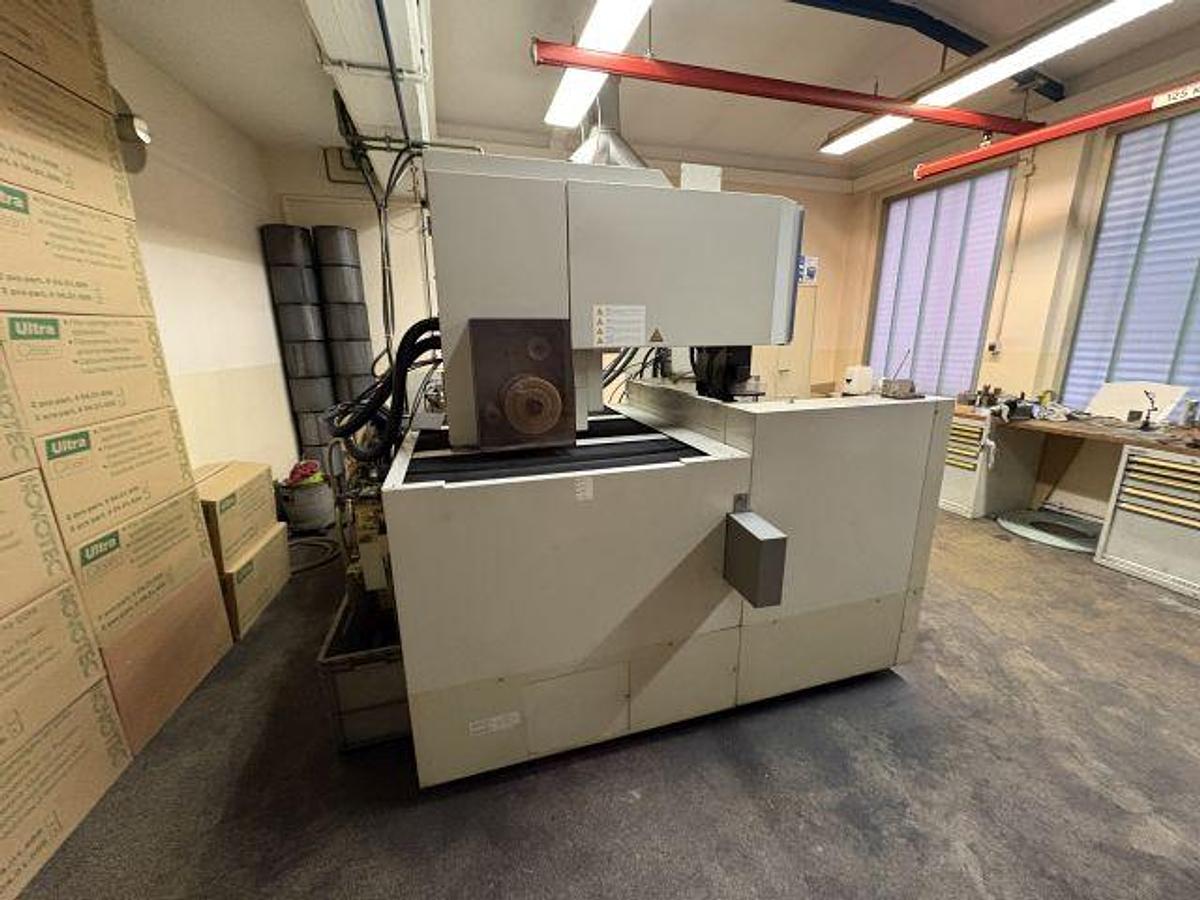

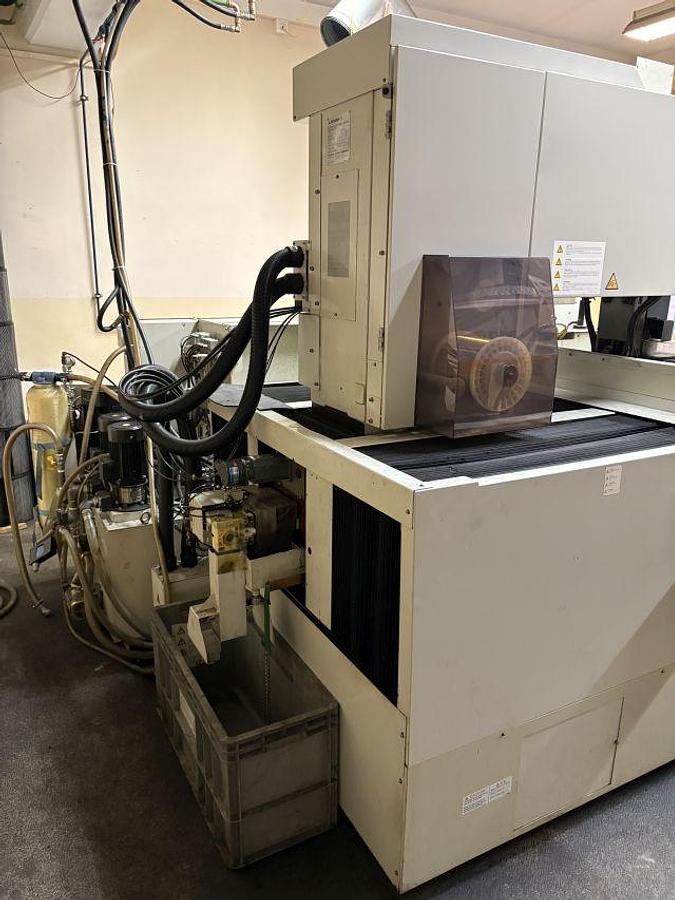

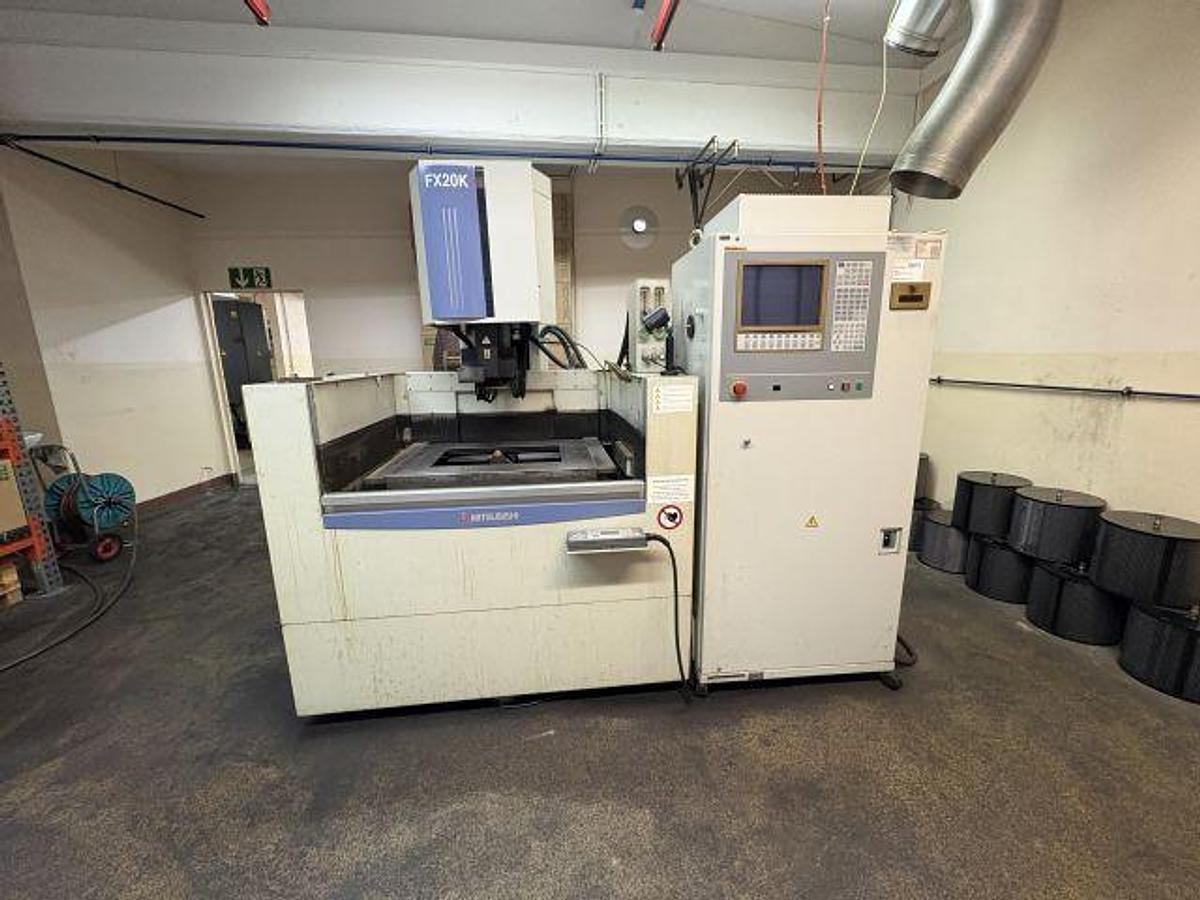

1999 Mitsubishi FX20K

Fabricant: Mitsubishi

Modèle:  FX20K

Taper: machine d'érosion par fil (Érosion au fil)

Année de fabrication : 1999

Pièce et spécifications de la table

• Taille maximale de la pièce (L x P x H) : 1 050 x 800 x 295 mm
• Poids maximal de la pièce: 800 kg
• Dimensions de la table : 780 x 630 mm
• Course de l'axe (X / Y / Z) : 500 x 350 x 300 mm
• Vitesse d'avance maximale de la table : 1 300 mm/min

Spécifications de fil et de coupe

• Diamètre du fil : 0,2 à 0,3 mm
• Débit de fil maximum : 250 mm/sec
• Tension du fil : 2 à 25 N

Dimensions et poids de la machine

• Dimensions globales de la machine (L x P x H) : 1 810 x 2 310 x 2 050 mm
• Poids de la machine : 2 550 kg

Système de filtration

• Capacité du réservoir : 635 litres
• Débit du filtre : 30 l/min
• Fine filtre: 3 micromètres
• Filtration : Filtre en papier (2 unités)
• Contrôle de conductivité : 0,5 à 100 × 10 ohm/cm
• Dimensions de l’unité de filtration (l x P x H) : 800 x 1 700 x 1 720 mm
• Poids unitaire du filtre (à vide) : 230 kg

unité génératrice

• Type d’unité d'alimentation : étage transistor
• Courant de travail maximum : 50 A
• Règles de tension à vide : 16
• Paramètres actuels de fonctionnement : 18
• Paramètres de pause d'impulsion: 16

Système de contrôle CNC

• Type de contrôle : CNC à boucle fermée
• Axes contrôlés: X, Y, U, V, Z — maximum 5 simultanés
• Résolution d'entrée : 1 micromètre sur tous les axes
• Incrément de commande minimum : 0,1 micromètre
• Interpolation : linéaire, circulaire et spiral
• Affichage: écran couleur de 14 pouces / 37 cm
• Représentation de caractères : Alphanumérique
• Entrée de commande : absolue et incrémentale
• Grossissement d'échelle : 0,000001 à 99,999999
• Contrôle d'alimentation : optimisation automatique basée sur l'écartement des étincelles ou l'alimentation constante
• Décalage d'axe : plus/minus 99 999,999 mm, OFFSET 1 à 900
• Technologies packs : 1 à 1999
• Nombre d'adresses de programme : 1 à 99 999 999
• Nesting de sous-programmes : 30 niveaux
• Interface RS-232C : Oui (y compris DC1, DC3)
• Entrée de données MDI : 100 000 caractères (équivalent ruban NC de 260 m)
• Alimentation électrique : triphasé, 200/220 VAC plus ou moins 10 %, 50/60 Hz, 13,5 kVA
