Ligne de poudrage anodisé 1999 Heiche

Fabricant: Hexie

Modèle: HEIS02

Type de machine : Ligne de revêtement en poudre

Année de fabrication: 1999 / 2013 (conversion)

Statut: Opérationnel / Prêt à l'emploi

Spécifications techniques

• Dimensions globales (L x l x H) : environ 24 m x 15 m x 5 m
• Fenêtre maximale de la pièce: 1 150 x 880 x 350 mm
• Charge maximale par mètre : 60 kg sur 2 supports
• Matériaux compatibles : acier, aluminium, acier inoxydable, zinc moulé sous pression
• Épaisseur du revêtement : 40 - 200 microns
• Vitesse du convoyeur / débit: 0,3 - 3,0 m/min
• Niveau sonore : inférieur à 85 dB(A)
• Système de contrôle : Siemens S7-1500
• Logiciel d'exploitation : ICOM (mis à jour 2024)
• Modes de fonctionnement : manuel et automatique

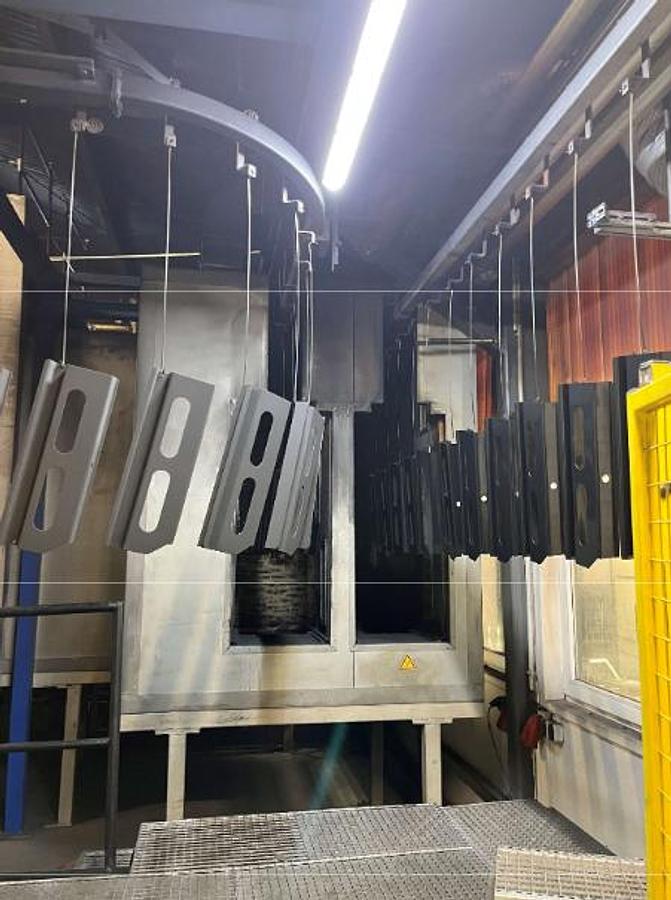

• Système de convoyage : convoyeur à chaîne
• Nombre de bains de pré-traitement : 8
• Cabine de poudrage automatique: 1
• Cabine de poudrage manuelle : 1
• Séchage : Sécheur d’eau adhésif + four de cuisson
• Chargement / déchargement : manuel le long du convoyeur à chaîne

Utilitaires et Connexions

• Alimentation électrique : triphasé 230/400 V, 50 Hz
• Tension de commande : 24 V CC
• Puissance électrique totale : 80 kW
• Fuse - ligne poudre automatique : 125 A
• Fuse - pré-traitement + convoyeur à anneau : 63 A
• Pression de fonctionnement de l'air comprimé : 7,5 bar
• Consommation d'eau principale : 100 l/h
• Eau déminéralisée (VE) pression : 2,5 bar, consommation 600 l/h
• Eau chaude (PWW) : 1,5 bar, température d'écoulement 85 degrés C, puissance 30 kW
• Capacité de connexion au gaz : 490 kW
• Air d'échappement : retour via bride du ventilateur d'échappement (côté pression)

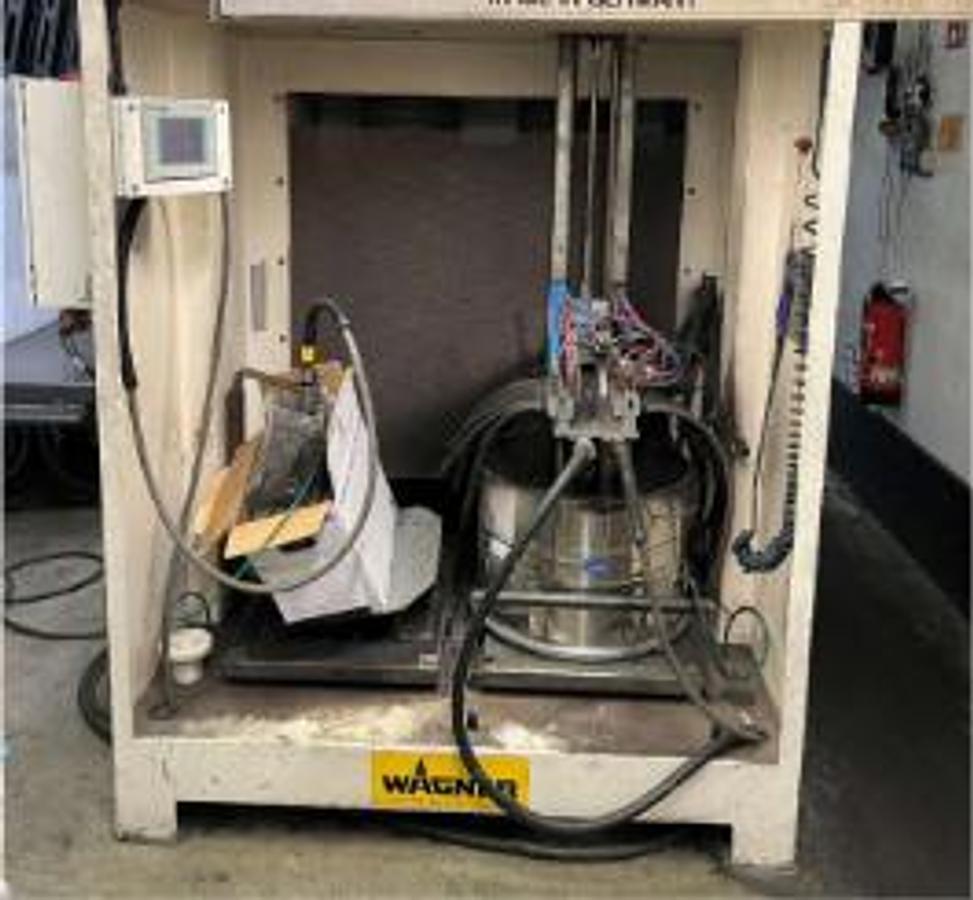

• Alimentation en poudre : système d’alimentation depuis un réservoir
• Eaux usées : retourné via vanne à bille

Registre de bains de pré-traitement (8 bains)

• Bain 1 : Démassurement par pulvérisation / décalage neutre / phosphatation du fer - 2,5 m3 - V4A inox -
• Brûleur à gaz avec échangeur de chaleur
• Bain 2 : Rinçage pulvérisé (eau principale) - 1,0 m3 - V4A acier inoxydable
• Bain 3 : Rinçage par pulvérisation VE I - 1,0 m3 - ACI inox V4A
• Bain 4 : Rinçage par pulvérisation VE II - 0,7 m3 - ACI 316 L (V4A)
• Bain 5 : passivation au spray Titan - 0,7 m3 - ACI V4A - Chauffage eau chaude
• Bain 6: passivation au spray CR(III) - 0,96 m3 - Plastique - Chauffage à l'eau chaude
• Bain 7 : rinçage par pulvérisation VE - 0,5 m3 - Plastique
• Bain 8 : rinçage par pulvérisation VE - 0,5 m3 - Plastique

Cuisines de séchage et de cuisson

• Déshydratant adhésif à l'eau - Fabricant : Hugo Brennstuhl
• Modèle : Haftwassertrockner - Année : 1999
• Température maximale de séchage : 190 degrés C
• Sortie thermique : 154 kW
• Moyen de chauffe: Gaz naturel
• Four d curing - Fabricant: Hugo Brennstuhl GmbH & Co. KG
• Modèle : Einbrennofen - Année : 1999
• Température maximale de cure: 240 degrés C
• Sortie thermique : 160 kW
• Moyen de chauffe: Gaz naturel

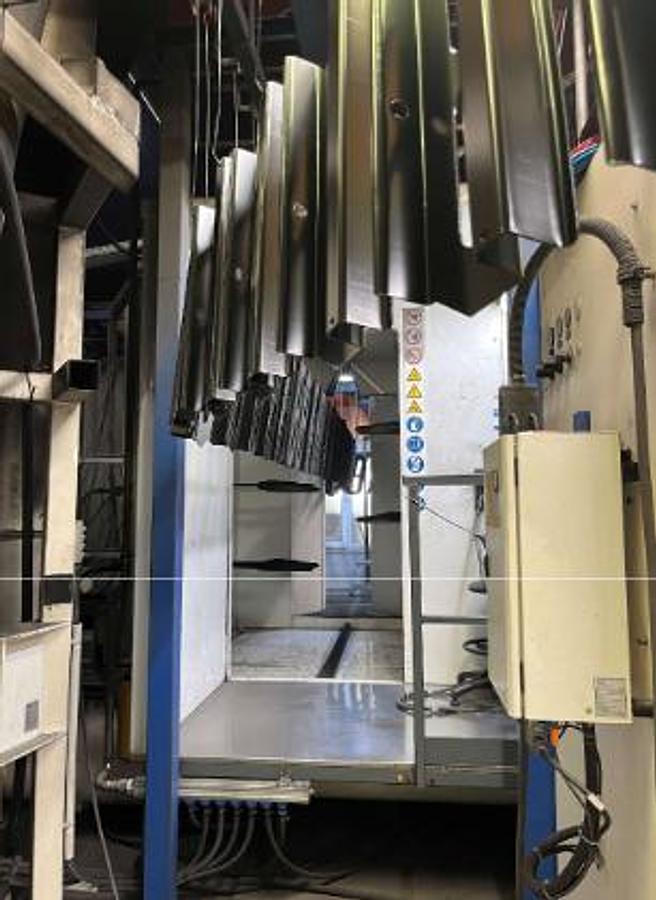

Cabine de poudrage automatique

• Fabricant : J. Wagner
• Modèle : PrimaCube Powder Kabine 12000 avec 1 plateforme opérateur manuelle
• Année : 2013
• Récupération de poudre : mono-cyclone / filtre 12000
• Transport: conveyeur à courroie avec commande
• Conduits: cabine vers cyclone et le retour du cyclone vers le filtre après
• Contrôle : Panneau de contrôle de cabine (sans système d'application)
• Extras : Toit supplémentaire pour opérateur manuel incluant l’éclairage, confort poudre centre avec
• approvisionnement en poudre fraîche
• Pistolets de pulvérisation automatiques : 13
• Arme/ka manual spray guns: 1

Cabine de poudrage manuale

• Fabricant : J. Wagner
• Modèle: Handkabine Basic 4000 + unité SPRINT Airfluid XE pour poudrage de carton
• Année : 2013
• Puissance d'entrée: 3,0 kW

Étendue de la fourniture

• Convoyeur à chaînes avec 498 crochets
• 8 bains de pré-traitement (comme indiqué ci-dessus)
• Sécheur d'eau adhésif
• Four à cuisson
• 1 cabine de pulvérisation de poudre automatique (Wagner PrimaCube 12000)
• 1 cabine de poudrage manuelle (Wagner Basic 4000)
