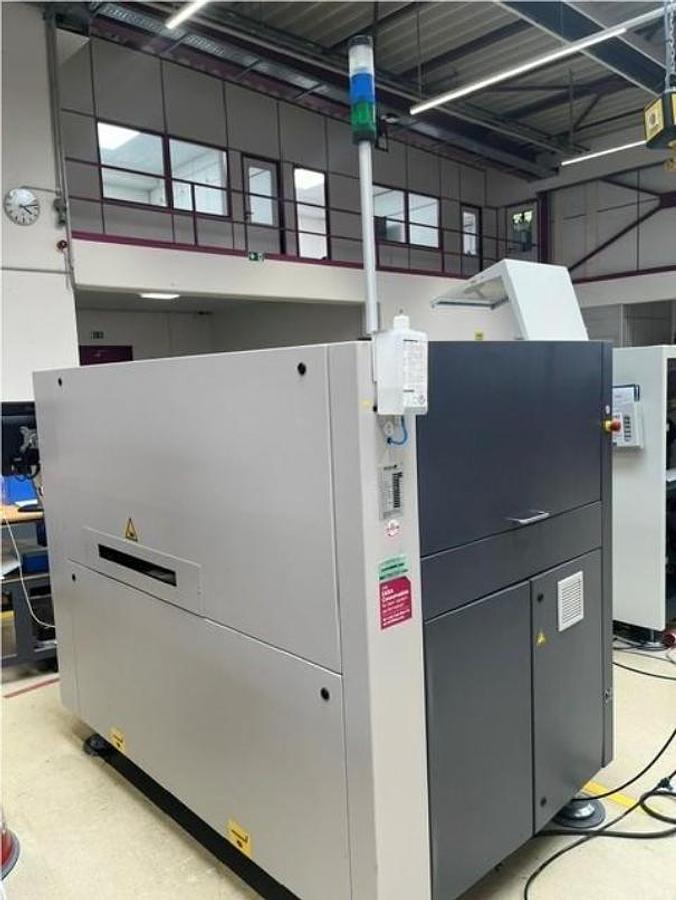

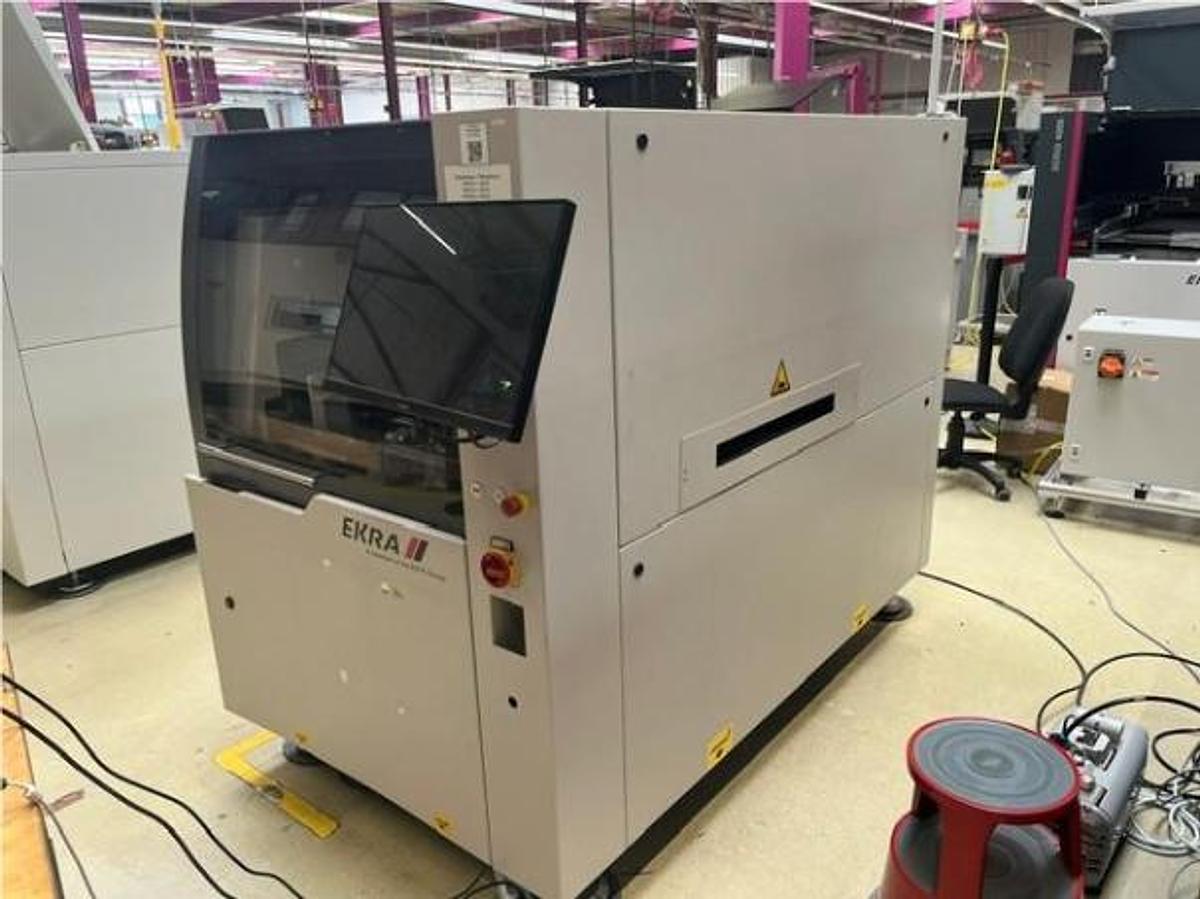

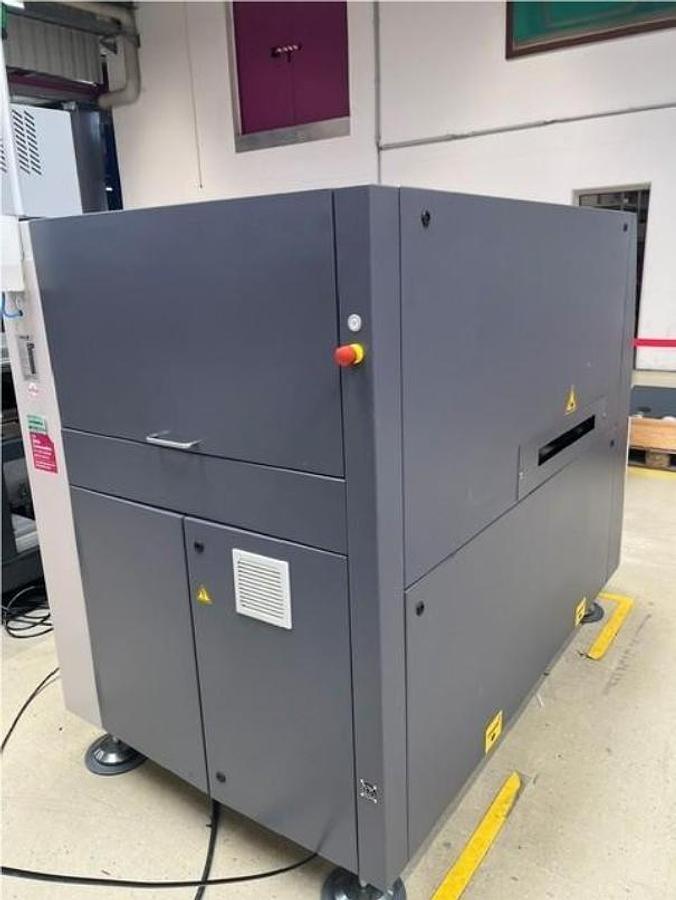

EKRA X5 Professional SMT stencil printer

Fabricant: EKRA

Modèle: X5 Professionnel

Unité 1, année de fabrication: 2012 (refroidi 2026)

Unité 2, année de fabrication : 2009 (refondu 2026)

Condition: testé et pleinement fonctionnel, utilisé en production jusqu'en mai 2026, régulièrement entretenu par EKRA, le plus récemment entretenu et testé la capacité de la machine directement à l'usine EKRA, le test a réussi

Équipement inclus : EKRA X5 Professional timbrage en ligne imprimante stencil, EVA Vision System avec 2 caméras, interface opérationnelle tactile SIMPLEX, nettoyeur automatique d’emplacement de pochoir iROCS, inspection de pâte et pochoir 2,5D, système de guidage automatique de broches APG avec support laser, arrêt de pochoir motorisé ajustable, support de raclage rapide iQUESS, système d’alimentation iPAG (simple), contrôle de hauteur de pâte sur le pochoir, gestion de largeur RS232 pour connexion de ligne ASYS, interface SMEMA, serrage latéral et supérieur pour cartes de circuits fines et gaufrées, connexion pour module système VarioGrid 2015, et comprend un ordinateur fonctionnant sous Windows 7 avec écran tactile

Détails techniques

• Format d'impression (X/Y) : minimum 80 x 50 mm, maximum 508 x 508 mm
• Épaisseur de la plaque : 0,5 à 6 mm
• Poids de la plaque : maximum 2 kg
• Disposition de la carte: rectangulaire, des encoches plus petites que 3 mm
• Dégagement PCB ci-dessous : 23 mm
• Taille du cadre du pochoir : minimum 450 x 450 mm, maximum 740 x 740 mm
• Répétabilité : plus ou moins 12,5 micromètres à 6 sigma
• Vitesse de raclage : 9 à 200 mm par seconde
• Pression du racloir: 10 à 250 N
• Distance de séparation : -1,5 à 6 mm
• Course de séparation : 0 à 3 mm
• Vitesse de séparation : 0,2 à 100 mm par seconde
• Temps de cycle : 8 secondes plus impression
• Type de caméra : 15 micromètres par pixel
• Champ de vision de la caméra : 12 x 9 mm
• Temps de configuration de la machine : moins de 5 minutes
• Temps de changement de produit : moins de 3 minutes
• Hauteur de transport : 830 à 950 mm
• Direction de transport : de gauche à droite, optionnellement de droite à gauche
• Système de transport : pièce unique
• Rail de transport fixe : avant
• Connexion d'air : 6 à 10 bars
• Alimentation électrique : 400 V, 50 / 60 Hz
• Puissance : environ 2 kW
• Poids : environ 750 kg
• Dimensions (L x W x H): 1 140 x 1 866 x 1 503 mm
