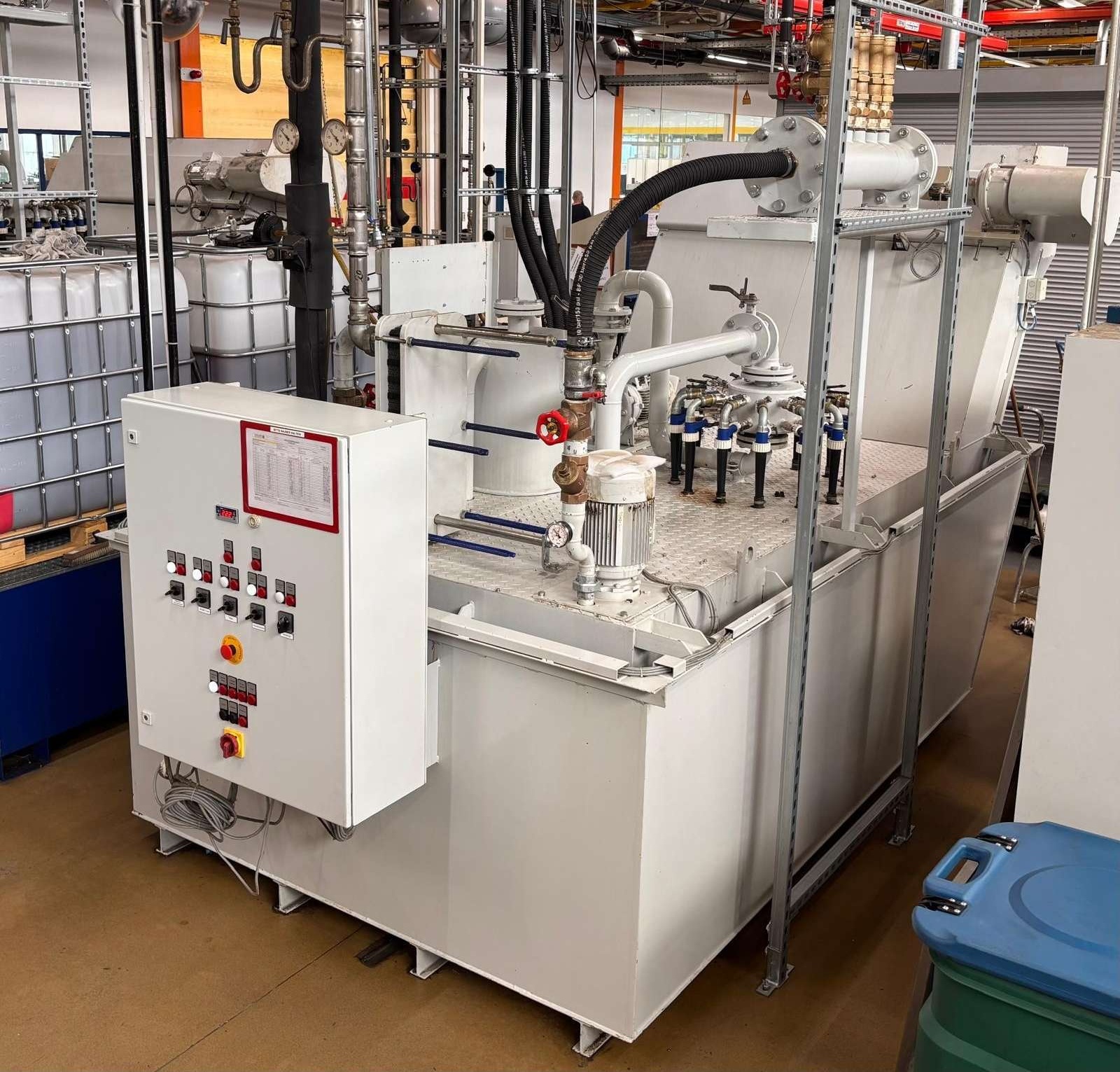

2016 Zyklomat ZKR 14-350 Système de filtration de liquide de refroidissement avec des hydrocyclones

Fabricant: Zyklomat

Modèle: ZKR 14-350

Année: 2016

Condition: Utilisé

DONNÉES TECHNIQUES

• Type de machine : système de nettoyage d'huile de coupe (lubrifiant de refroidissement) pour émulsion de meulage
• Capacité de nettoyage : 350 l/min
• Récirculation du réservoir propre vers le réservoir sale : 100–350 l/min
• Alimentation maximale de la machine : 250 l/min environ à environ 3,5 bars (eau)
• Principe de filtration : Zyklomat cyclone d'hydro haute performance Z1B-9/3
• Limite de séparation : env. 5 µm
• Moyen : émulsion 3–6%
• Température de fonctionnement : température ambiante (max. 50 °C en entrée)
• Particules solides : particules de laiton, max. 15 kg/h
• Volume total : environ. 5,14 m³
• Volume d’exploitation maximale : environ 4,58 m³
• Volume opérationnel min. : env. 3,60 m³
• Processus : filtration à flux totalement automatique
• Évacuation des boues : entièrement automatique, avec une consistance à l'épreuve de la pelle

DESCRIPTION:

Le coolant sale est alimenté via des stations de levage fournies par le client (sans air ni mousse, max. 50 °C). Les copeaux et les boues fines issues de l’usinage (particules abrasives, riche, corindon) sont déchargés par un convoyeur à balai; la boue est pré-séchée dans la section supérieure du balai. Filtration par hydrocyclones haute performance Zyklomat. Fonctionnement totalement automatique.

CUVE À ROULEAU DOUBLE pour l'élimination des boues par échantillonnage

• Type : KR 1.75-5.1
• Volume total : environ. 5,14 m³
• Capacité max. : env. 4,58 m³
• Longueur : environ 4 000 mm (incl. 70 mm de renforcement)
• Largeur : env. 1 890 mm (incl. 140 mm de renforcement)
• Hauteur : env. 1 105 mm (inclus 100 mm de profilé de base)
• Hauteur de décharge : env. 2 300 mm
• Débit théorique: max. 15 kg/h

Fonction : réservoir de liquide de refroidissement avec réservoir de nettoyage intégré, cuve de sédimentation et flottation, vidange des boues entièrement automatique

Construction : tôle, étanche à l'huile soudée à l'intérieur et à l'extérieur ; 3 parois verticales, 1 paroi de séparation et 1 paroi d'évacuation s'élevant à 60° au niveau du collet du gratteur ; profils de base robustes pour ventilation sous le plancher (important pour pièces humides et sous-sols)

Racleurs : 2 convoyeurs racleurs couvrant toute la largeur du réservoir, chacun entraîné par 2 chaînes à rouleaux avec une géométrie de 100 mm; environ 10 angles de raclage par chaîne avec profil spécial pour une meilleure consistance des boues, 4 d’entre eux avec des bandes Vulkollan pour les boues fines

Essuie-glace automatique au déchargement

Covers : dalles antidérapantes dans la zone d'unité Zyklomat, plaques amovibles au niveau du cou du grattoir, plaques non anti-dérapantes ailleurs ; pas d'échelle, pas de garde-corps, pas de barreaux d'accès internes

ÉQUIPEMENTS ADDITIONNELS

- Motoréducteur hélicoïdal 0,06–0,09 kW, 400 V, 50 Hz, IP54 ( entraînement de racleur )

- 3 buses d'alimentation pour les retours de 3 machines

- Réservoir de fluide propre, intégré à l’arrière du réservoir de gratteur, soudé à l’étanchéité, avec rebord d’angle interne et plaques de couvercle; volume maximal approx. 0,55 m³

CONDITION

État technique : pleinement fonctionnel

Défauts connus : aucun

Maintenance: maintenance annuelle

Documentation : disponible
