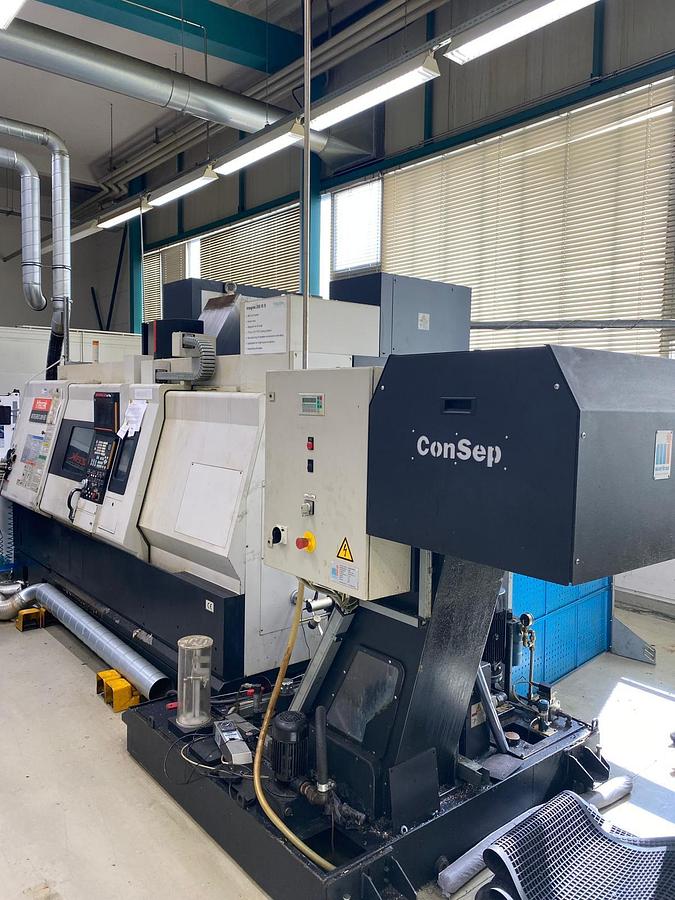

2004 Mazak INTEGREX 200-III S

Panoramica della macchina

Tipo di macchina: Macchina multifunzione usata (Centro tornio-fresatura)

Produttore: MAZAK

Modello: INTEGREX 200-III S (IG 200S III)

Anno di fabbricazione: 2004

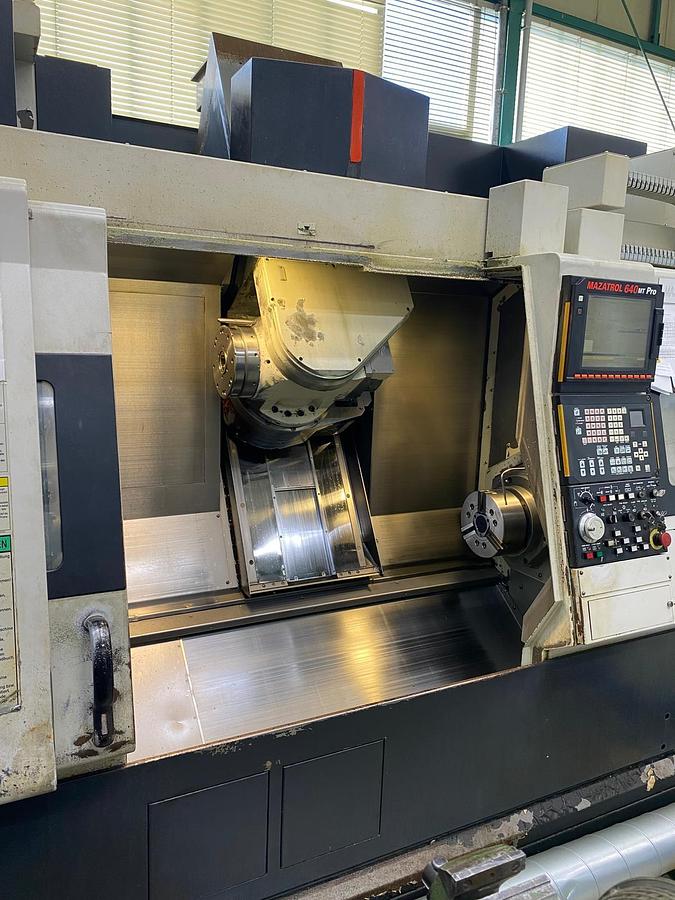

Sistema di Controllo: Mazatrol PC FUSION CNC 640MT Pro

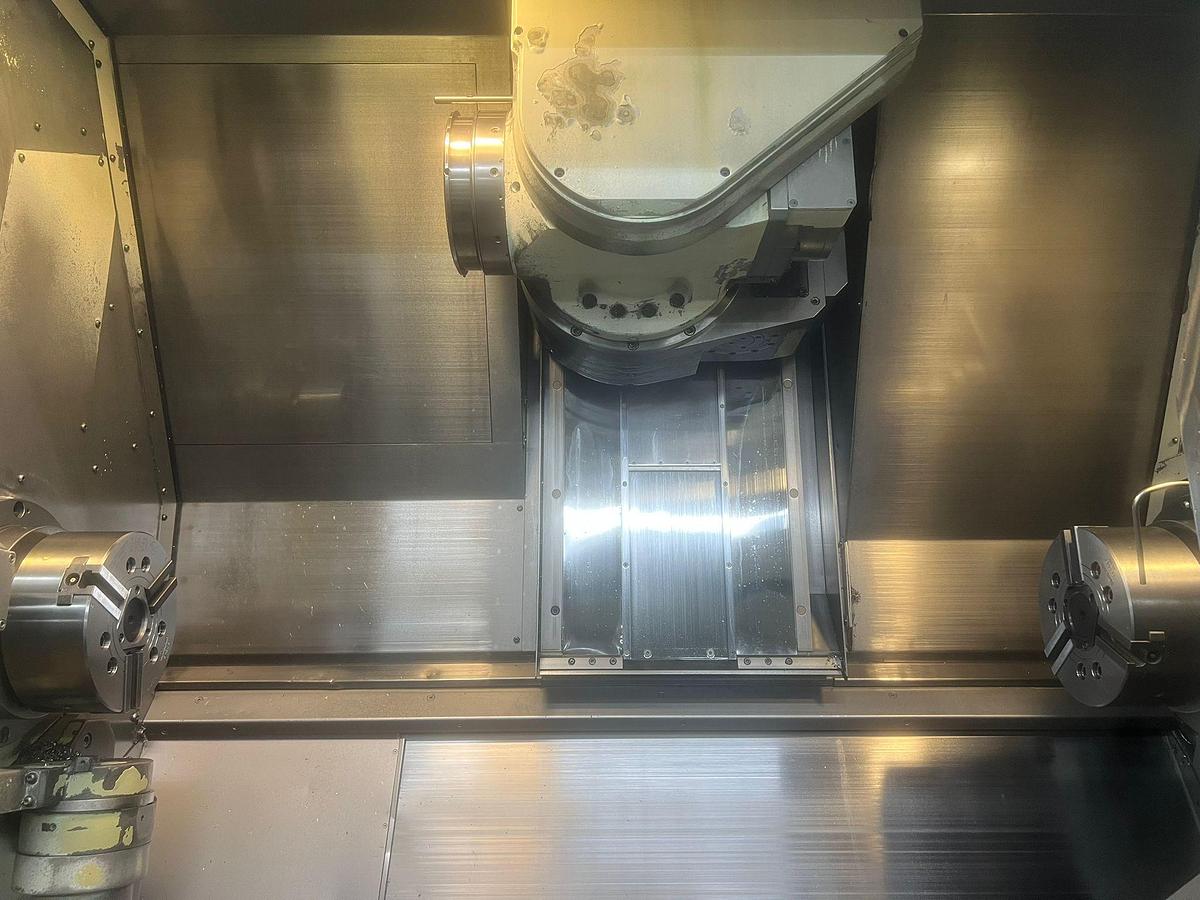

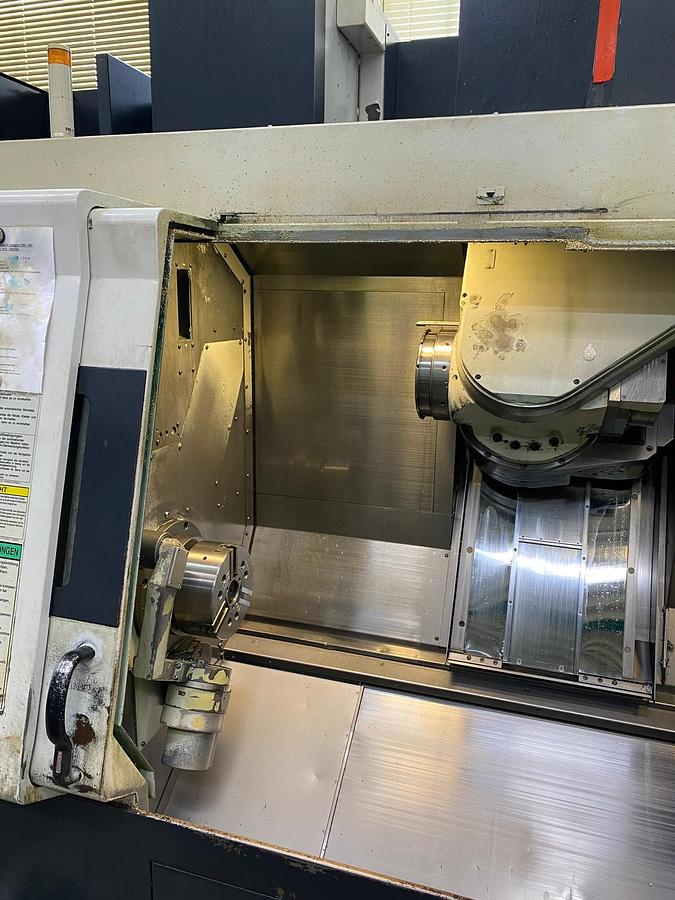

Area di lavoro e capacità

Giro massimo / Diametro di lavorazione: 660 mm

Diametro massimo di tournione sopra carro: 500 – 660 mm

Capacità di lavoro massima: 51 mm

Peso max del pezzo: 100 kg (attrezzato) / 150 kg (albero)

Viaggi (X / Z / Y / W): 580 / 1045 / ±80 / 1050 mm

Intervallo di rotazione asse B: da -30° a +195° (posizionamento 0.0001°)

Specifiche del mandrino

Mandrino principale: 22 kW, 35 – 5.000 rpm, 349 Nm di coppia

Secondo mandrino: 18,5 kW, 35 – 5.000 giri/min, coppia 326 Nm

Indicizzazione C-asse: 0,0001° (entrambi gli spindles)

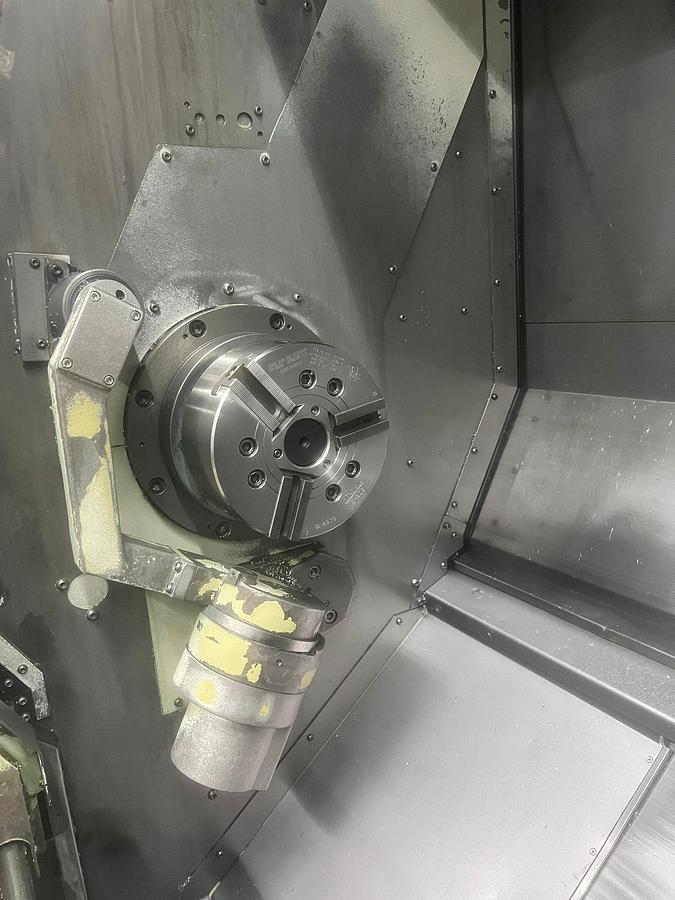

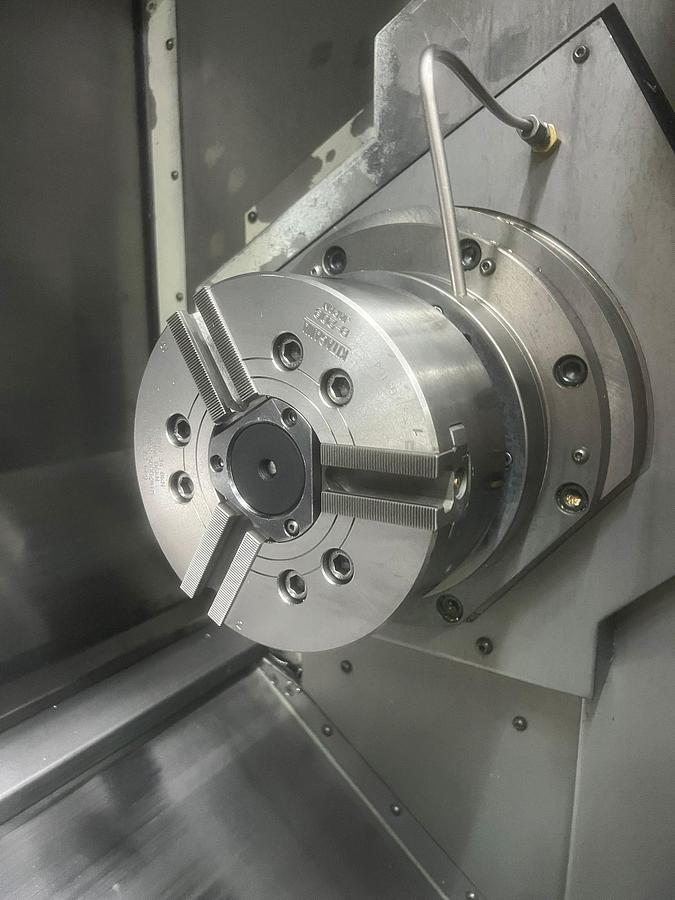

Diametro porta-pezzi: 210 mm (iano principale e secondario, Kitagawa B-208)

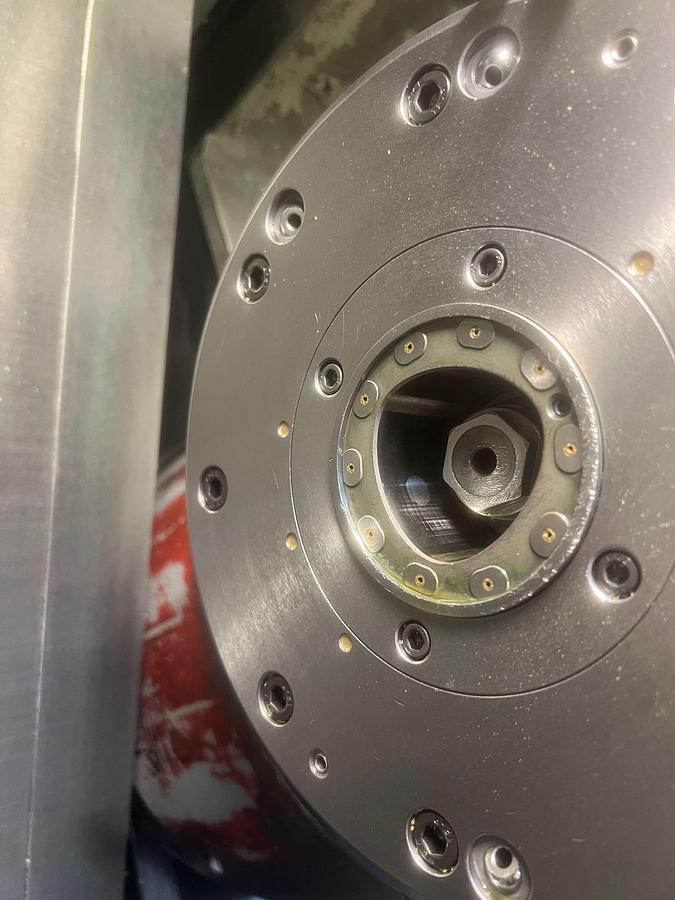

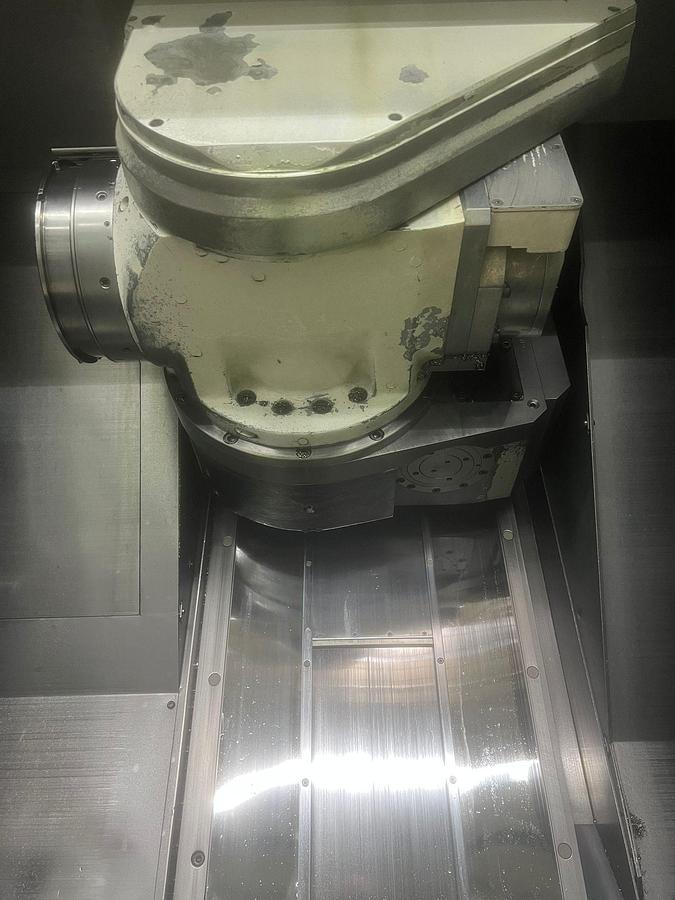

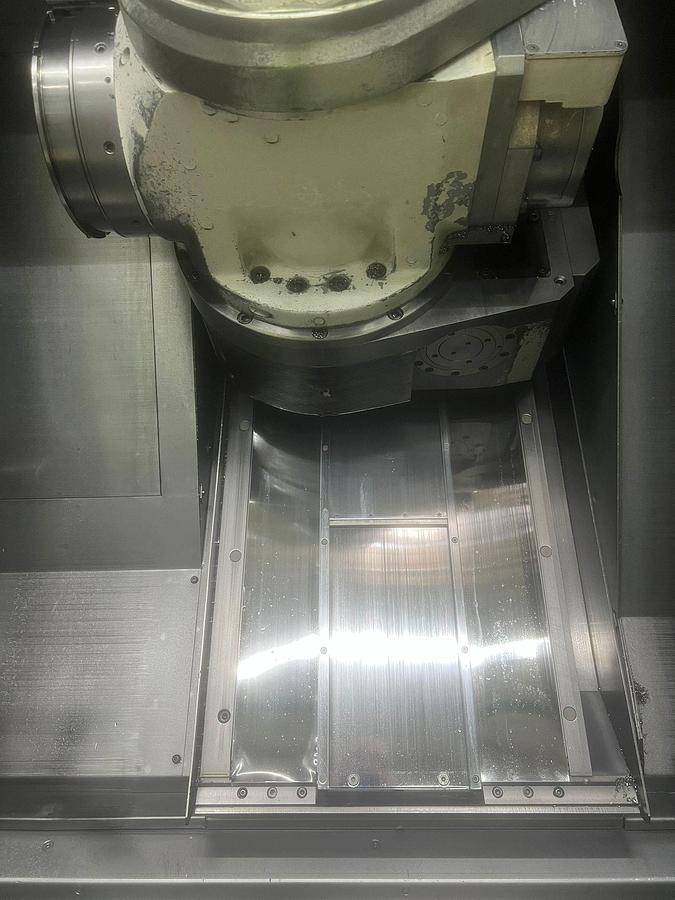

Mandrino di fresatura e utensili

Potenza di fresatura: 15 kW

Velocità di fresatura: 15 – 12.000 rpm

Magazine strumenti: 80 postazioni (tipo tamburo)

Tapertool: sistema di cambio rapido MAZAK KM 63

Dimensioni massime utensile: diametro 90 mm (125 mm con spazi vuoti adiacenti) x lunghezza 300 mm

Tempo di cambio attrezzo: circa 1,3 secondi (attrezzo-a-attrezzo)

Specifiche generali

Peso macchina: circa 9.700 kg

Dimensioni (impronta): 3.820 x 2.060 mm

Altezza: 2.597 mm

Spostamento rapido: 38 m/min (X/Z), 26 m/min (Y), 30 m/min (W)

Serbatoio di raffreddamento: 220 L

Accessori inclusi

Strumento Eye (Pre-settool automatico)

Operazione sincronizzata di mandrino principale/secondario

Duale interruttore a pedale per il mandrione

Sistema di raffreddamento completo e protezione delle scorie (completo)

Illuminazione del posto di lavoro
